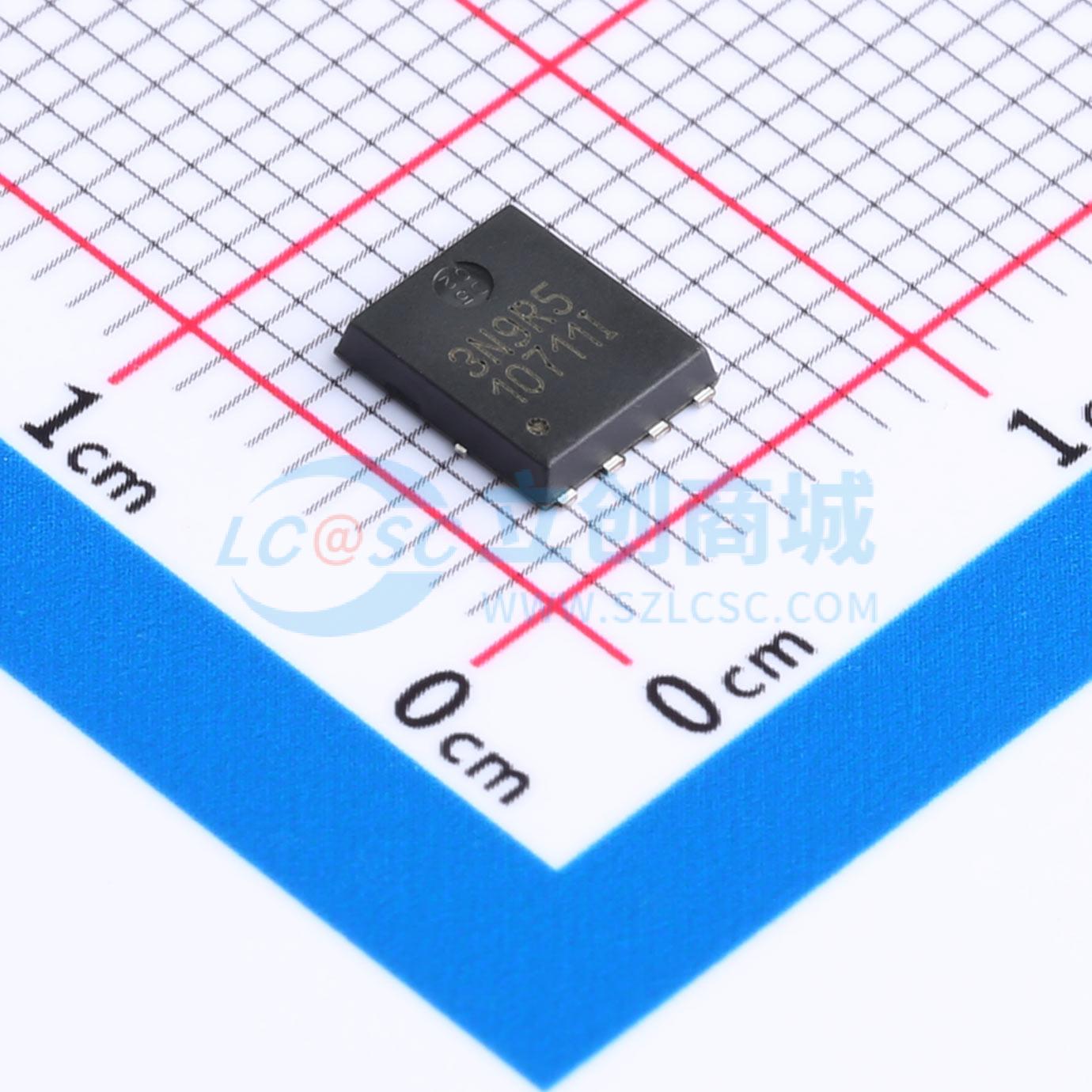

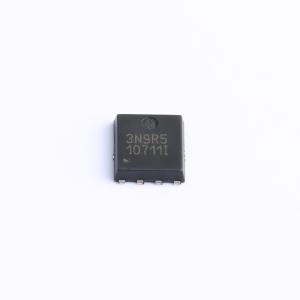

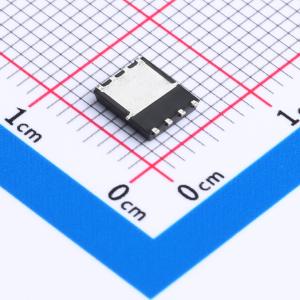

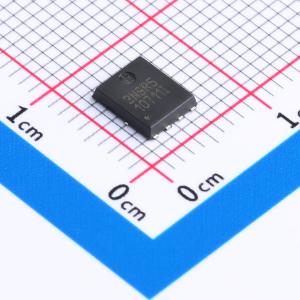

温馨提醒：图片仅供参考，商品以实物为准
AP3N9R5MT
AP3N9R5MT
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- APEC(富鼎)
- 商品型号
- AP3N9R5MT
- 商品编号
- C5253029
- 商品封装
- PMPAK-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 37.8A | |
| 导通电阻(RDS(on)) | 9.5mΩ@10V | |
| 耗散功率(Pd) | 22.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.3V | |
| 栅极电荷量(Qg) | 38.4nC | |
| 输入电容(Ciss) | 1.6nF | |
| 反向传输电容(Crss) | 120pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
AP3N9R5系列采用创新设计和硅工艺技术,以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种高效器件,可广泛应用于各种电源领域。 PMPAK 5x6封装专为DC-DC转换器应用而设计,其引脚布局与带背面散热片的SO-8封装兼容,且外形更薄。
商品特性
- 100%进行Rg和UIS测试
- 驱动要求简单
- 导通电阻低
- 符合RoHS标准且无卤素
应用领域
- 电源应用
- DC-DC转换器应用
