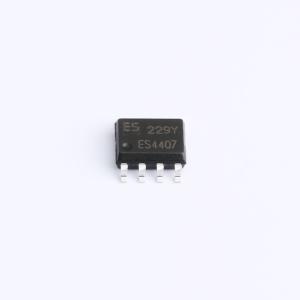

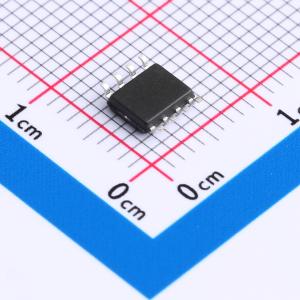

温馨提醒：图片仅供参考，商品以实物为准
AO4407
1个P沟道 耐压:30V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道，-30V，-12A，9.5mΩ@10V,-12A，-1.5V@-250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AO4407
- 商品编号
- C5224298
- 商品封装
- SOP8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 9.5mΩ@10V | |
| 耗散功率(Pd) | 3.1W | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 46nC@10V | |
| 输入电容(Ciss) | 1.78nF | |
| 反向传输电容(Crss) | 200pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 235pF |
商品概述
2N7002KDW是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷下实现出色的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品2N7002KDW为无铅产品。
商品特性
- 60V，RDS(ON) = 1.85 Ω（典型值）@ VGS = 10 V
- RDS(ON) = 2.05 Ω（典型值）@ VGS = 4.5 V
- 采用沟槽MOSFET技术
- 高密度单元设计，实现低RDS(on)
- ESD保护 - HBM：2kV
- 材料：无卤
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
- PWM应用-负载开关-便携式/台式电脑的电源管理-DC/DC转换
