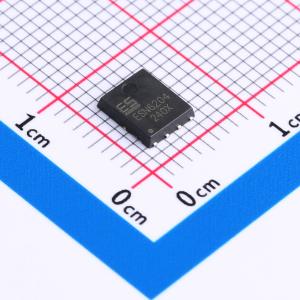

温馨提醒：图片仅供参考，商品以实物为准
ESN6204
1个N沟道 耐压:30V 电流:32A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道，30V，32A，10.0mΩ@10V,20A，1.5V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESN6204
- 商品编号
- C5224300
- 商品封装
- PDFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 32A | |
| 导通电阻(RDS(on)) | 10mΩ@10V | |
| 耗散功率(Pd) | 31W | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8nC@10V | |
| 输入电容(Ciss) | 512pF | |
| 反向传输电容(Crss) | 22pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 225pF |
商品概述
IRLML2402TR采用先进的沟槽技术，可在低栅极电荷的情况下提供出色的导通状态漏源电阻（RDS(on)）。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 漏源电压（VDS） = 20 V
- 漏极电流（ID） = 1.2 A（环境温度TA = 25 °C时）
- 栅极电荷（典型值，Qg） = 2.6 nC
- 导通状态漏源电阻（RDS(ON)） < 250 mΩ（栅源电压VGS = 4.5 V时）
