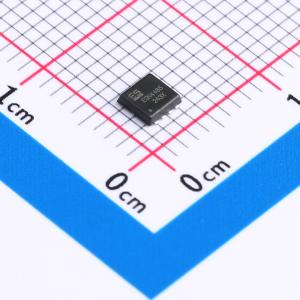

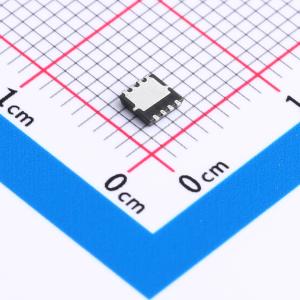

温馨提醒：图片仅供参考，商品以实物为准
ESN4485
1个P沟道 耐压:40V 电流:34A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道，-40V，-34A，13mΩ@-10V,-10A，-1.6V@-250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESN4485
- 商品编号
- C5224302
- 商品封装
- PDFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 34A | |
| 导通电阻(RDS(on)) | 13mΩ@10V | |
| 耗散功率(Pd) | 18W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V@250uA | |
| 栅极电荷量(Qg) | 42nC@10V | |
| 输入电容(Ciss) | 2.5nF@20V | |
| 反向传输电容(Crss) | 180pF@20V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品概述
BSS138Q-7-F-ES 是 N 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的 RDS(ON)。该器件适用于 DC-DC 转换、电源开关和充电电路。标准产品 BSS138Q-7-F-ES 为无铅产品。
商品特性
- 60V，VGS = 10V 时，RDS(ON) = 1.5Ω（典型值）
- VGS = 4.5V 时，RDS(ON) = 1.6Ω（典型值）
- 采用沟槽 MOSFET 技术
- 高密度单元设计，实现低 RDS(ON)
- 材料：无卤素
- 可靠耐用
- 具备雪崩额定值
- 低漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC 转换
