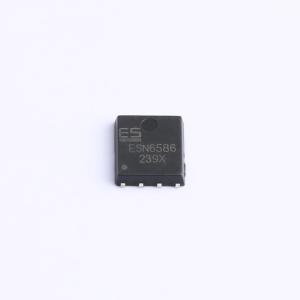

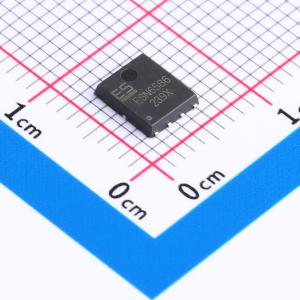

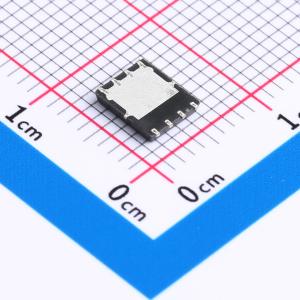

ESN6586
1个N沟道 耐压:30V 电流:43A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道，30V，43A，7.0mΩ@10V,20A，1.4V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESN6586
- 商品编号
- C5224301
- 商品封装
- PDFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 43A | |
| 导通电阻(RDS(on)) | 7mΩ@10V；10.5mΩ@4.5V | |
| 耗散功率(Pd) | 42W | |
| 阈值电压(Vgs(th)) | 1.4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20nC@4.5V | |
| 输入电容(Ciss) | 1.15nF | |
| 反向传输电容(Crss) | 105pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 180pF |
商品概述
AO4406AL是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通态漏源电阻。该器件适用于DC-DC转换、电源开关和充电电路。标准产品AO4406AL为无铅产品。
商品特性
- 30V，栅源电压为10V时，导通态漏源电阻 = 10 mΩ（典型值）
- 栅源电压为4.5V时，导通态漏源电阻 = 17 mΩ（典型值）
- 采用沟槽MOSFET技术
- 高密度单元设计，实现低导通态漏源电阻
- 材料：无卤素
- 可靠耐用
- 具备雪崩额定值
- 低漏电流
应用领域
- PWM应用
- 负载开关
- 便携式/台式PC的电源管理
- DC/DC转换
