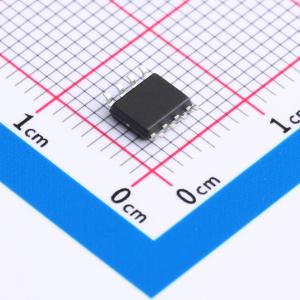

温馨提醒：图片仅供参考，商品以实物为准
AO4405
1个P沟道 耐压:30V 电流:5.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道，-30V，-5.8A，37.5mΩ@-10V,-5A，-1.5V@-250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AO4405
- 商品编号
- C5224295
- 商品封装
- SOP8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 37.5mΩ@10V；54mΩ@4.5V | |
| 耗散功率(Pd) | 1.9W | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.5nC@10V | |
| 输入电容(Ciss) | 550pF | |
| 反向传输电容(Crss) | 63pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 105pF |
商品概述
NX138AKVL-ES 是 N 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻。该器件适用于 DC-DC 转换、电源开关和充电电路。标准产品 NX138AKVL-ES 为无铅产品。
商品特性
- 60V，栅源电压为 10V 时，漏源导通电阻 = 1.5 Ω（典型值）
- 栅源电压为 4.5V 时，漏源导通电阻 = 1.6 Ω（典型值）
- 采用沟槽 MOSFET 技术
- 高密度单元设计，实现低漏源导通电阻
- 材料：无卤素
- 可靠耐用
- 雪崩额定
- 低泄漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC 转换
