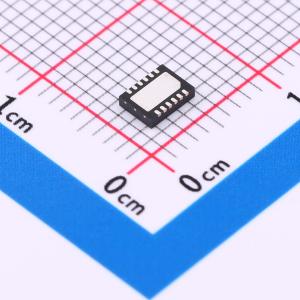

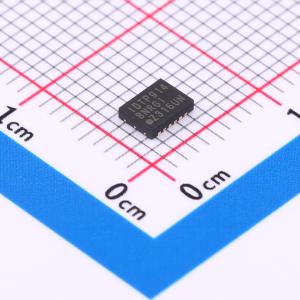

温馨提醒：图片仅供参考，商品以实物为准

P9148NRGI8

6A分布式电源单元

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 用于与P9145/P9180 PMIC配合使用，可增加集成功率级降压转换器轨的输出电流能力，或在连接到PMIC的独立控制器接口时实现额外的输出轨。作为受控电流源工作，为负载提供超出主机PMIC自身所能提供的电流。最多可并联使用四个P9148 DPU，以提供额外的24A峰值负载电流能力。高速2线数字总线将P9145/P9180与P9148 DPU连接，以提供控制和交换状态信息。无缝集成到PMIC生态系统中，从用户角度来看是透明的。采用4×3mm 12引脚DFN封装，保证在-40°C至+85°C的工业温度范围内工作。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: P9148NRGI8
商品编号: C5221717
商品封装: DFN-12(3x4)
包装方式: 编带
商品毛重: 0.55克(g)

商品参数

	属性	参数值
	商品目录	专业电源管理(PMIC)

	属性	参数值
	功能特性	保护锁死；过流保护；内置LDO稳压器；轻载高效模式

商品概述

P9148 是一种电源管理器件，与 P9145/P9180 电源管理IC (PMIC) 一起使用，可以增加集成电源级降压转换器轨的输出电流能力，或者在连接到 PMIC 的独立控制器接口时实现额外的输出轨。该器件作为一个受控电流源工作，向负载提供超出主 PMIC 自身所能提供的电流。最多可以并联使用四个 P9148 DPU，以提供额外24A的峰值负载电流能力。

高速2线数字总线将 P9145/P9180 连接到 P9148 DPU，以提供控制和交换状态信息。该器件无缝集成到 PMIC 生态系统中，并且从用户角度来看是透明的。

P9148 采用4x3 mm、12引脚DFN封装。它保证在-40℃至+85℃的工业温度范围内工作。

商品特性

从单个4.5V到8.4V电源工作
峰值输出电流高达6A
开关频率：2MHz
支持多达4个DPUs为同一轨供电
多相输出：根据设备数量自动配置，最多可达5相
输出电压范围：0.75V至3.6V
2线数字总线接口，用于与主PMIC进行设备配置、控制和状态交换
环境工作温度范围：-40°C至+85°C
封装：3.0x4.0x0.90 mm 12-DFN

应用领域

平板电脑
笔记本电脑
嵌入式系统
