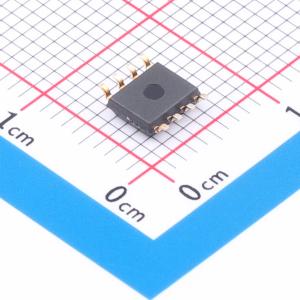

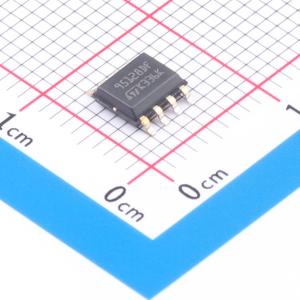

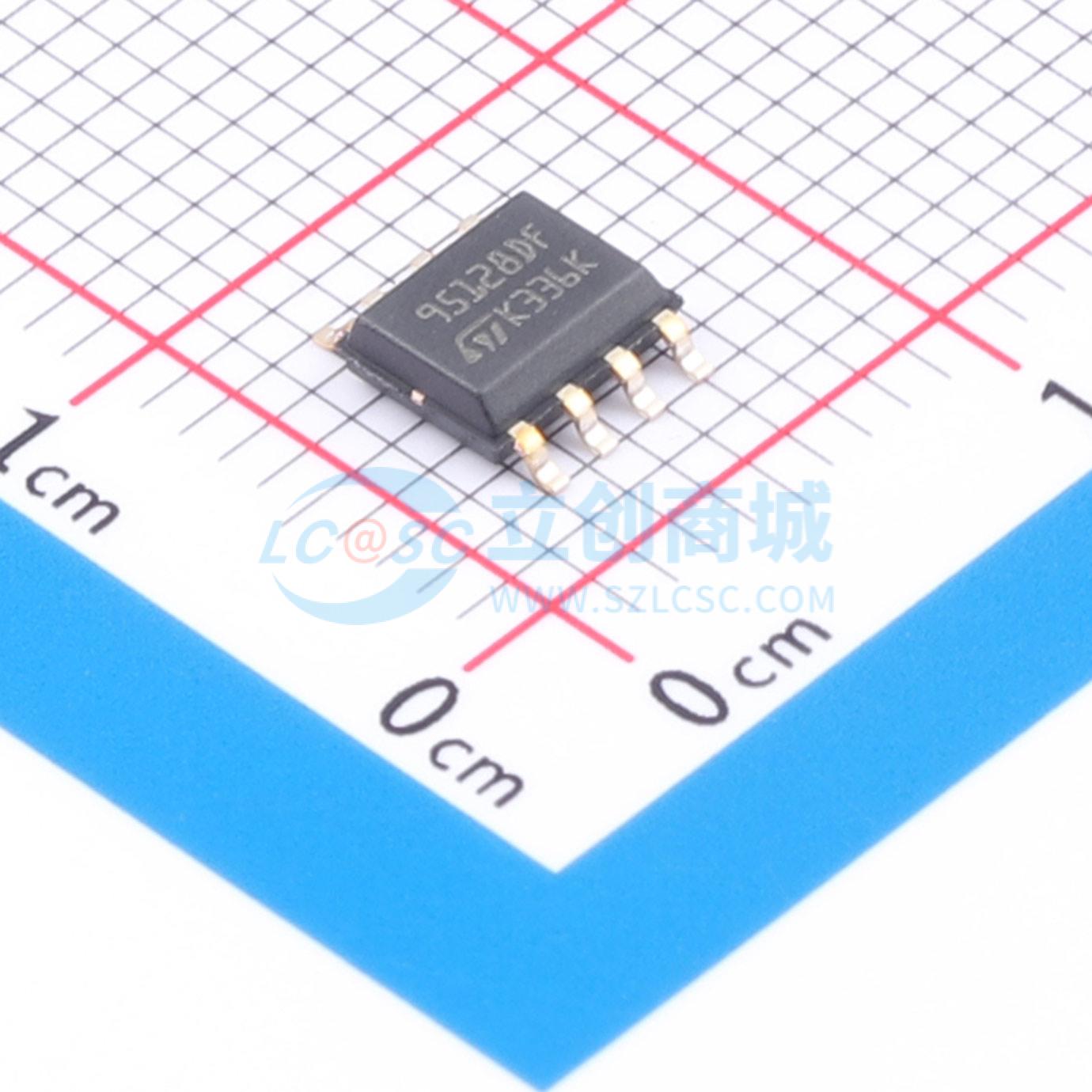

M95128-DFMN6TP

128Kbit SPI接口EEPROM

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: M95128-DFMN6TP是一款128Kbit SPI接口的EEPROM，具有高时钟速度，适用于多种应用场景。
品牌名称: ST(意法半导体)
商品型号: M95128-DFMN6TP
商品编号: C5221748
商品封装: SO-8
包装方式: 编带
商品毛重: 0.194克(g)

商品参数

	属性	参数值
	数据保留 - TDR(年)	200年
	写周期寿命	400万次
	功能特性	内置上电复位(POR)；硬件写保护功能；内置错误纠正码(ECC)功能；内置写使能锁存器(WEL)；软件写保护功能；页写保护功能
	工作电压	1.7V~5.5V
	工作温度	-40℃~+85℃

商品概述

M95128设备是电可擦可编程存储器（EEPROM），组织为16384×8位，通过串行外设接口（SPI）总线访问。M95128-W的工作电源电压范围为2.5V至5.5V，M95128-R为1.8V至5.5V，M95128-DF为1.7V至5.5V，环境温度范围为-40℃至+85℃。M95128-DF提供额外的识别页（64字节），可用于存储敏感应用参数，之后可永久锁定为只读模式。SPI总线信号包括C、D和Q，芯片选择（S）低电平时选中设备，HOLD低电平时可中断与设备的串行通信。

商品特性

兼容串行外设接口（SPI）总线
内存阵列：128 Kbit（16 Kbytes）EEPROM，页大小64字节，额外的可写锁定页（识别页）
写入时间：字节写入在5ms内，页写入在5ms内
写保护：支持四分之一阵列、一半阵列、整个内存阵列的写保护
高速时钟：20 MHz
单电源电压：M95128-W为2.5V至5.5V，M95128-R为1.8V至5.5V，M95128-DF为1.7V至5.5V
工作温度范围：-40℃至+85℃
增强型ESD保护
超过400万次写入周期
超过200年数据保留
封装类型：SO8（ECOPACK2®）、TSSOP8（ECOPACK2®）、UFDFPN8（ECOPACK2®）、WLCSP（ECOPACK2®）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	EEPROM
	接口类型	SPI
	存储容量	128Kbit
	时钟频率(fc)	20MHz
	写周期时间(Tw)	5ms
