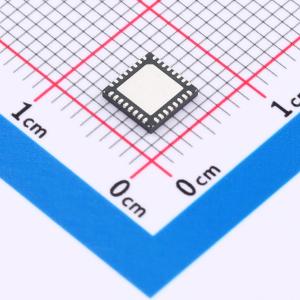

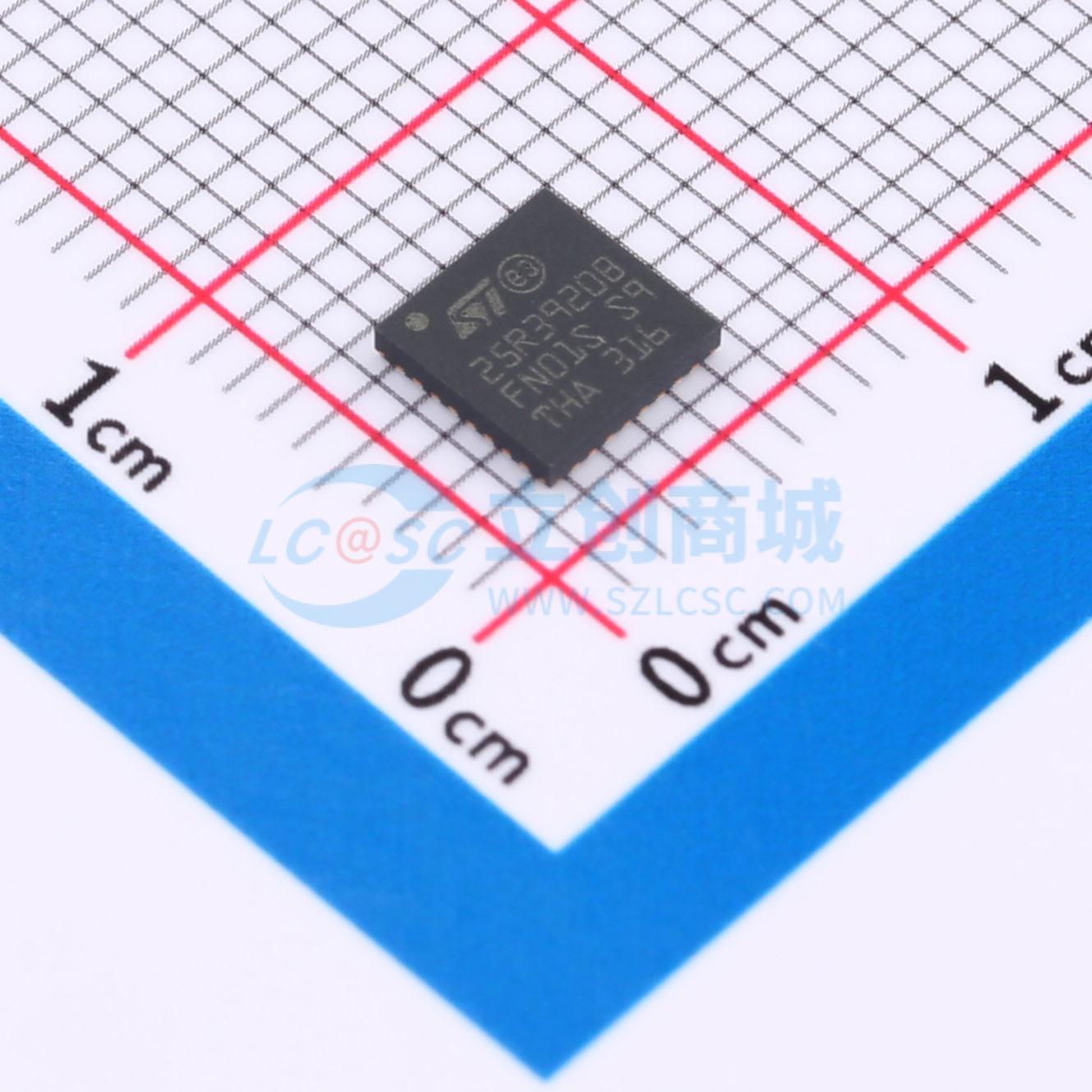

ST25R3920B-AQWT
汽车NFC读取器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于CCC数字钥匙和汽车中控台的汽车级高性能NFC读卡器
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST25R3920B-AQWT
- 商品编号
- C5221750
- 商品封装
- VFQFN-32L(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | FeliCa,ISO 14443A,ISO 14443B,ISO 15693,MIFARE,NFC | |
| 接口类型 | I2C,SPI |
| 属性 | 参数值 | |
|---|---|---|
| 传输速率 | 53Kbit/s；106Kbit/s；848Kbit/s；424Kbit/s；212Kbit/s | |
| 频率 | 13.56MHz | |
| 工作电压 | 2.6V~5.5V |
商品特性
- 通过AEC-Q100认证
- 工作模式 – 读写器模式 – 卡模拟模式 – 主动和被动点对点射频通信模式
- 符合EMVCo 3.1a模拟和数字标准
- NFC-A / ISO14443A，速率高达848 kbit/s
- NFC-B / ISO14443B，速率高达848 kbit/s
- NFC-F / FeliCa，速率高达424 kbit/s
- NFC-V / ISO15693，速率高达53 kb/s
- NFC-A / ISO14443A（106 kbit/s）和NFC-F / FeliCa（212/424 kbit/s）卡模拟
- 主动和被动点对点发起方和目标方模式，速率高达424 kbit/s
- 低级别模式，用于实现符合MIFARE Classic标准或其他自定义协议
- 动态功率输出（DPO）控制场强，使其保持在给定范围内
- 主动波形整形（AWS）减少过冲和下冲
- 噪声抑制接收器（NSR）允许在嘈杂环境中接收信号
- 通过可变电容实现自动天线调谐（AAT）
- 集成符合EMVCo 3.1a标准的EMD处理功能
- 自动增益控制和静噪功能，以最大化信噪比
- 低功耗NFC主动和被动目标模式
- 可调ASK调制深度，范围从0到82%
- 集成稳压器，提高系统电源抑制比
- 带有基带通道求和或自动通道选择功能的AM/PM和I/Q解调器
- 可驱动两个独立的单端天线
- 测量天线电压幅度和相位、接收信号强度指示（RSSI）、片上电源和稳压电压
- 512字节FIFO
- 串行外设接口（SPI），速率高达5 Mbit/s
- I2C接口，快速模式下速率高达400 kbit/s，快速模式+下速率高达1 Mbit/s，高速模式下速率高达3.4 Mbit/s
