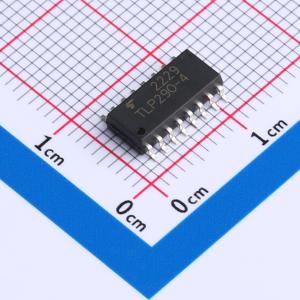

温馨提醒：图片仅供参考，商品以实物为准
TLP290-4(TP,E
光电耦合器，红外LED与光电晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP290 - 4光耦合器由与红外LED光耦合的光电晶体管组成。它采用非常小巧纤薄的SO16封装。由于其在 -55至110°C的宽工作温度范围内性能有保障，因此适用于可编程控制器等高密度表面贴装应用
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP290-4(TP,E
- 商品编号
- C5221832
- 商品封装
- SOIC-16-4.6mm
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 4 | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 170mW | |
| 正向电流(If) | - |
应用领域
- 可编程逻辑控制器 (PLCs)
- 开关电源
- 单工/多工数据传输
