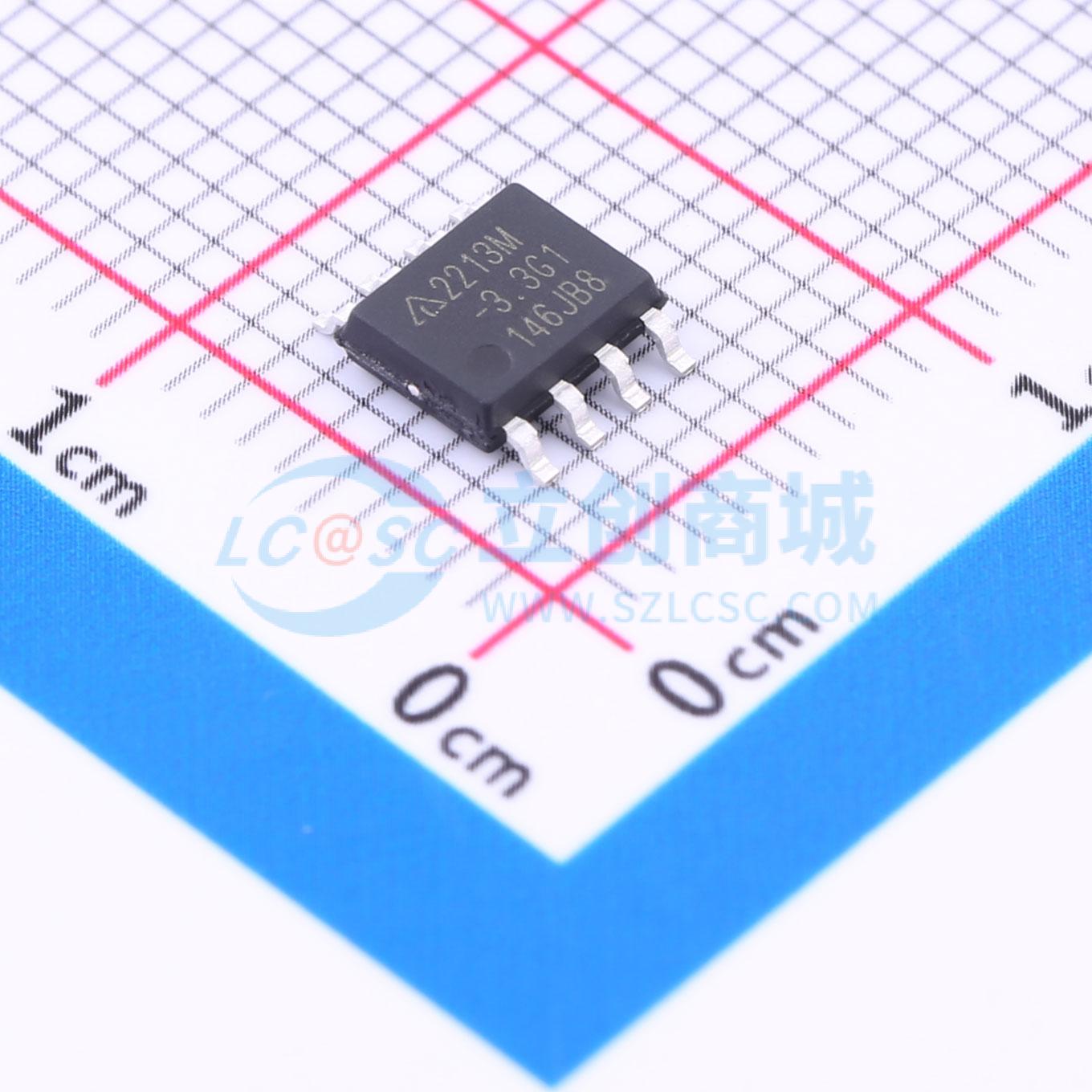

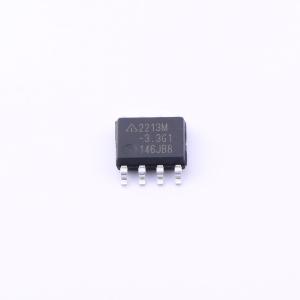

AP2213M-3.3TRG1

500mA低噪声LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP2213是一款输出电流为500mA的固定电压稳压器，具备低噪声、极低的压差（500mA时典型值为350mV）、极低的待机电流（最大1μA）以及出色的电源纹波抑制比（100Hz时PSRR为75dB）等特性。该器件适用于电池供电的应用场景，如手机和个人数字助理（PDA）；也适用于对噪声敏感的应用场景，如射频（RF）电子产品。AP2213的特点包括独立的逻辑兼容使能/关断控制输入、可延长电池使用寿命的低功耗关断模式、过流保护、过温保护和反向电流保护
品牌名称: DIODES(美台)
商品型号: AP2213M-3.3TRG1
商品编号: C5221853
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

AP2213是一款输出电流为500mA的固定电压稳压器，具有低噪声、极低的压差（500mA时典型值为350mV）、极低的待机电流（最大1μA）以及出色的电源纹波抑制比（100Hz时PSRR为75dB）。该器件适用于电池供电应用，如手机和个人数字助理（PDA）；以及对噪声敏感的应用，如射频电子设备。 AP2213具备独立的逻辑兼容使能/关断控制输入、用于延长电池寿命的低功耗关断模式、过流保护、过温保护和反向电流保护功能。 AP2213有2.5V、3.0V和3.3V三种版本。 AP2213提供TO - 252 - 2(3)、SOIC - 8和SOT - 223封装。

商品特性

高达500mA输出电流
低待机电流
低压差：500mA时VDROP = 350mV
高输出精度：±1%
良好的纹波抑制能力：100Hz且负载电流为100μA时为75dB
严格的负载和线性调整率
低温漂系数
过流保护
热保护
反向电流保护
逻辑控制使能
湿度敏感度：符合J - STD - 020标准的3级
无铅封装：TO - 252 - 2(3)、SOT - 223、SOIC - 8
完全无铅；符合RoHS标准
采用“绿色”模塑料的无铅封装：TO - 252 - 2(3)、SOT - 223、SOIC - 8
完全无铅且完全符合RoHS标准
无卤素和锑。“绿色”器件

应用领域

笔记本电脑、便携式电脑和平板电脑
光盘驱动器、CD - R/RW、DVD驱动器
便携式电子设备
电脑外设

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	18V
	输出电压	3.3V
	输出电流	500mA
	电源纹波抑制比(PSRR)	75dB@(100Hz)

	属性	参数值
	压差	350mV@(500mA)
	静态电流(Iq)	1uA
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
