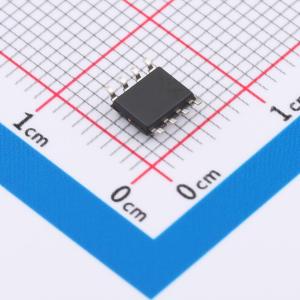

温馨提醒：图片仅供参考，商品以实物为准
M95M04-DWMN3TP/V
4-Mbit 串行 SPI 总线 EEPROM
- 描述
- M95M04-DWMN3TP/V是一款4Mbit串行SPI接口的汽车级EEPROM，工作温度可达145°C。符合AEC-Q100 Grade 0标准，支持10MHz的时钟频率。
- 品牌名称
- ST(意法半导体)
- 商品型号
- M95M04-DWMN3TP/V
- 商品编号
- C5221757
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 1.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | SPI | |
| 存储容量 | 4Mbit | |
| 时钟频率(fc) | 10MHz | |
| 写周期时间(Tw) | 4ms | |
| 数据保留 - TDR(年) | 10年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；页写保护功能；硬件写保护功能；内置错误纠正码(ECC)功能；内置写使能锁存器(WEL) | |
| 工作电压 | 2.9V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 3mA | |
| 待机电流 | 50uA | |
| 读取访问时间(tA) | - |
商品概述
M95M04-A125和M95M04-A145是4-Mbit串行EEPROM汽车级器件，工作温度最高可达145℃。它们符合汽车标准AEC-Q100等级0定义的极高可靠性水平。器件通过简单的串行SPI兼容接口访问，运行速率最高为10MHz。存储阵列基于先进的真EEPROM技术（电可擦可编程存储器）。M95M04-A125和M95M04-A145是字节可修改的存储器（524288×8位），组织为1024页，每页512字节，内置纠错码逻辑显著提升数据完整性。M95M04-A125和M95M04-A145提供额外的识别页（512字节），可读取ST器件标识，也可存储敏感应用参数，之后可永久锁定为只读模式。
商品特性
- 符合AEC-Q100等级0标准
- 兼容串行外设接口（SPI）总线
- 4-Mbit（512-Kbyte）EEPROM存储容量
- 页大小为512字节
- 支持按块写保护（1/4、1/2或整个存储器）
- 额外可写锁定页（识别页）
- 扩展温度和电压范围：最高145℃（Vcc从2.9V到5.5V）
- 全Vcc范围最大时钟频率为10MHz
- 施密特触发器输入用于噪声过滤
- 短写入周期：字节写入4ms内，页写入4ms内
- ESD保护（人体模型）达4000V
- 符合RoHS和无卤素（ECOPACK2）
- 支持SPI模式CPOL=0 CPHA=0和CPOL=1 CPHA=1
- 具备主动电源模式和待机电源模式
应用领域
- 适用于汽车电子系统
