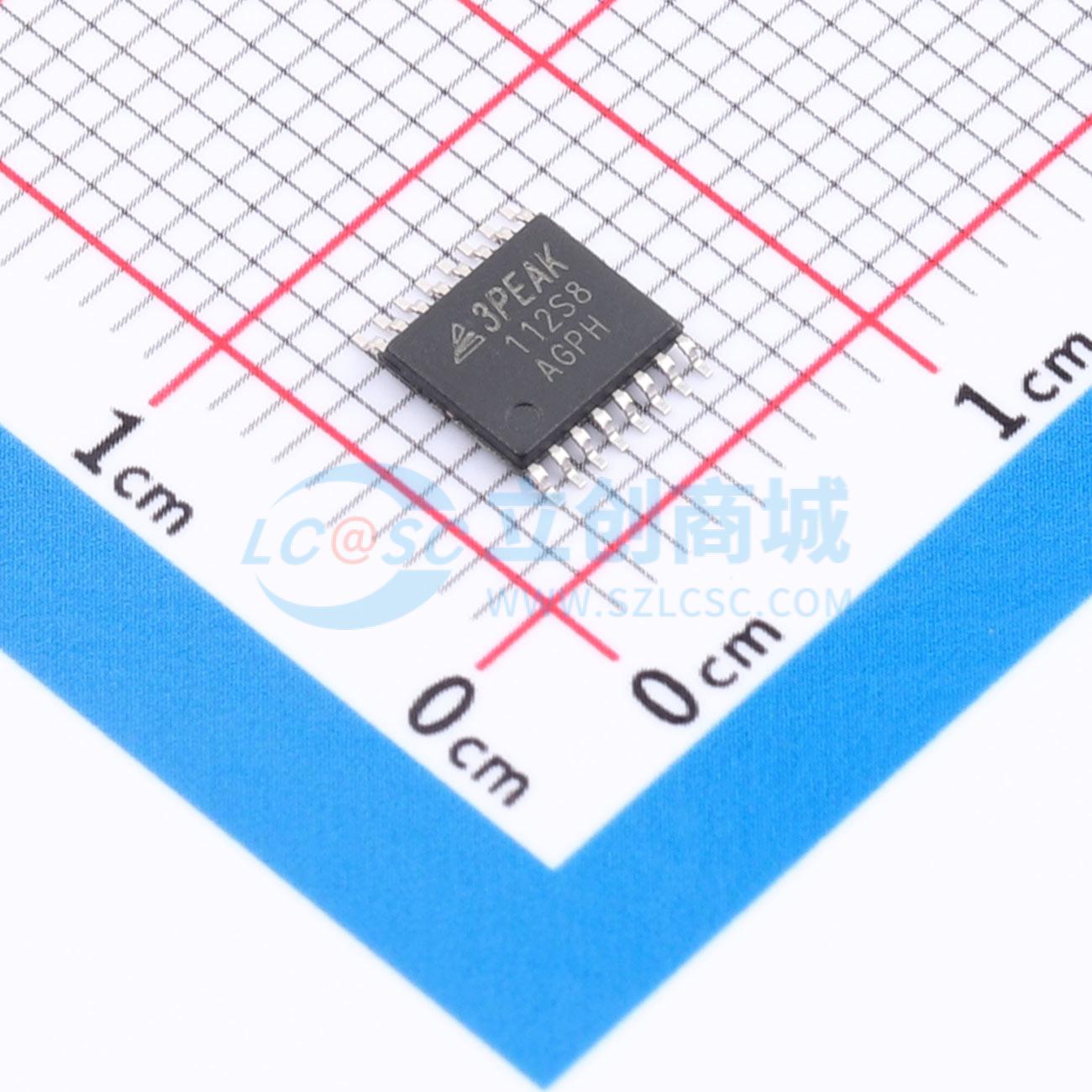

温馨提醒：图片仅供参考，商品以实物为准
TPC112S8-TR
八通道16/12位、低功耗、高性能DAC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是引脚兼容的16位和12位数模转换器。该系列产品为八通道、低功耗、缓冲电压输出DAC，设计上保证单调。器件使用通过高阻输入施加的精密外部参考，实现轨到轨操作和低系统功耗。接受2.7V至5.5V的宽电源电压范围。器件内置上电复位电路，确保DAC输出上电至0V，并保持该状态直到进行有效写入。片上精密输出放大器可实现轨到轨输出摆幅。对于远程传感应用，输出放大器的反相输入可供用户使用。使用通用的三线串行接口，时钟速率高达30MHz，与标准SPI、QSPI、MICROWIRE和DSP接口标准兼容。提供小尺寸TSSOP16封装。所有封装均适用于 -40°C至 +125°C的扩展工业温度范围。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPC112S8-TR
- 商品编号
- C5221790
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | 12位 | |
| 通道数 | 8 | |
| 接口类型 | QSPI；MICROWIRE；SPI | |
| 工作电压 | 2.7V~5.5V | |
| 建立时间 | 14us |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 0.25LSB | |
| 工作温度 | -40℃~+125℃ | |
| 更新速率 | - | |
| 功能特性 | 集成缓冲器；输出短路保护；输出使能控制；上电复位 | |
| 静态电流 | 500uA |
商品概述
TPC116S8/TPC112S8 是引脚兼容的 16 位和 12 位数模转换器。该系列产品为八通道、低功耗、带缓冲电压输出的 DAC，设计上保证单调性。器件采用通过高阻输入端施加的精密外部基准电压，以实现轨到轨操作和低系统功耗。TPC116S8/TPC112S8 接受 2.7 V 至 5.5 V 的宽电源电压范围。器件内部集成了上电复位电路，确保 DAC 输出在上电时达到 0 V 并保持该状态，直到发生有效的写入操作。TPC116S8/TPC112S8 的片内精密输出放大器可实现轨到轨输出摆幅。对于远程检测应用，输出放大器的反相输入端可供用户使用。TPC116S8/TPC112S8 采用通用的 3 线串行接口，工作时钟速率高达 30 MHz，兼容标准 SPI、QSPI、MICROWIRE 和 DSP 接口标准。TPC116S8/TPC112S8 采用小尺寸 TSSOP16 封装。所有封装规格均适用于 −40°C 至 +125°C 的扩展工业温度范围。
商品特性
- 八通道、16位/12位引脚兼容 DAC（TPC116S8：16 位；TPC112S8：12 位）
- 低功耗（典型值 1.6 mA）
- 微分非线性度：±1 LSB（最大值）
- 毛刺能量：2 nV-s
- 上电复位至零
- 电源范围：2.7 V 至 5.5 V
- 缓冲轨到轨输出操作
- 安全上电复位至零 DAC 输出
- 快速的 30 MHz、兼容 3 线 SPI/QSPI/MICROWIRE 的串行接口
- 施密特触发器输入，便于直接连接光耦
- SYNC 中断功能
- 提供 QFN4X4-16 和 TSSOP16 封装
应用领域
- 增益和失调调整
- 过程控制和伺服环路
- 可编程电压源和电流源
- 可编程衰减器
- 自动测试设备
