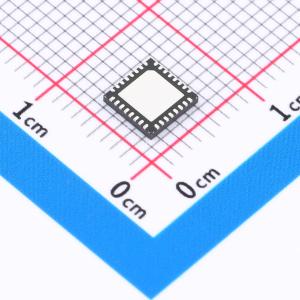

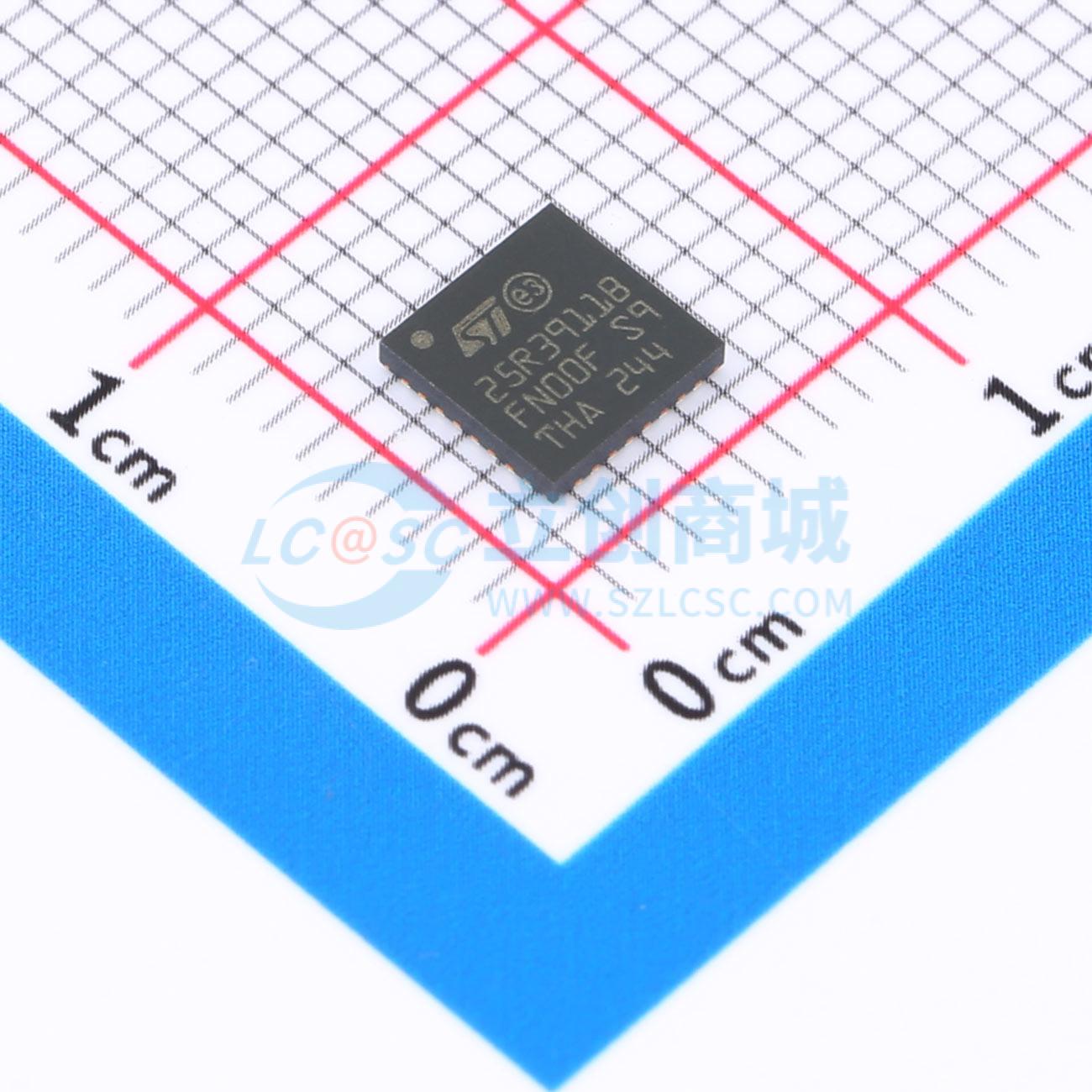

温馨提醒：图片仅供参考，商品以实物为准
ST25R3911B-AQWT
1.4W功耗可支持VHBR和AAT的高性能HF读卡器/NFC发起设备
- 描述
- NFC / HF RFID读写器IC
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST25R3911B-AQWT
- 商品编号
- C5221753
- 商品封装
- VFQFN-32L(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.2119克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | FeliCa,ISO 18092,ISO 14443A,ISO 14443B,MIFARE,NFC | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 13.56MHz | |
| 工作电压 | 2.4V~5.5V | |
| 功能特性 | 内置天线驱动；低功耗唤醒；数据校验 |
商品概述
ST25R3911B是一款高度集成的NFC发起设备/高频读卡器集成电路，包含模拟前端和一个高度集成的数据成帧系统。它支持作为ISO18092（NFCIP-1）发起设备、ISO18092（NFCIP-1）主动目标设备、ISO14443A和B读卡器（包括高比特率）以及FeliCa读卡器运行。其他标准和自定义协议（如MIFARE Classic）可利用其模拟前端，通过外部微控制器在流模式和透明模式下实现。该器件完全适用于需要卓越射频性能、灵活性和低功耗能力的NFC系统。其自动天线调谐技术使其成为直接驱动天线应用的理想选择。该芯片在HF读卡器集成电路领域独具特色，配备了两个差分低阻抗（1欧姆）天线驱动器。它集成了多种功能，非常适合低功耗应用，包括一个用于检测卡片存在而无需开启读卡器磁场的低功耗电容传感器，以及通过测量天线LC谐振腔信号的幅度或相位并与存储参考值进行比较来检测卡片的方法。此外，它还包含一个低功耗RC振荡器和唤醒定时器，可在定义的时间周期后唤醒系统，并使用一种或多种低功耗检测技术（电容、相位或幅度）来检查标签是否存在。该器件设计用于在宽电源电压范围（2.4V至5.5V）内工作，其外设接口输入/输出引脚支持的电源电压范围为1.65V至5.5V。
商品特性
- 支持ISO18092（NFCIP-1）主动点对点、ISO14443A、ISO14443B和FeliCa协议
- 支持超高比特率（3.4Mbit/s PICC到PCD成帧，6.8Mbit/s AFE和PCD到PICC成帧）
- 电容式唤醒功能
- 自动天线调谐系统，支持天线LC谐振腔调谐
- 自动调制指数调整
- 可自动选择的调幅和调相（I/Q）解调器通道
- 动态功率输出
- 差分输出功率可达1.4W
- 用户可选和自动增益控制
- 透明模式和流模式，实现MIFARE Classic兼容或其他自定义协议兼容
- 在单端模式下可驱动两个天线
- 振荡器输入，支持13.50MHz或27.12MHz晶振，可快速启动
- 6Mbit/s SPI接口，具有96字节的FIFO
- 宽电源电压范围：2.4V至5.5V
- 宽工作温度范围：-40℃ 至 125℃
- QFN32，5mm × 5mm封装
