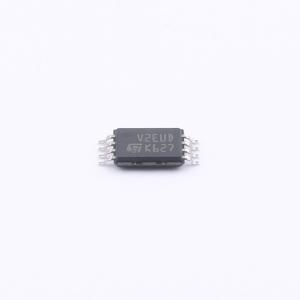

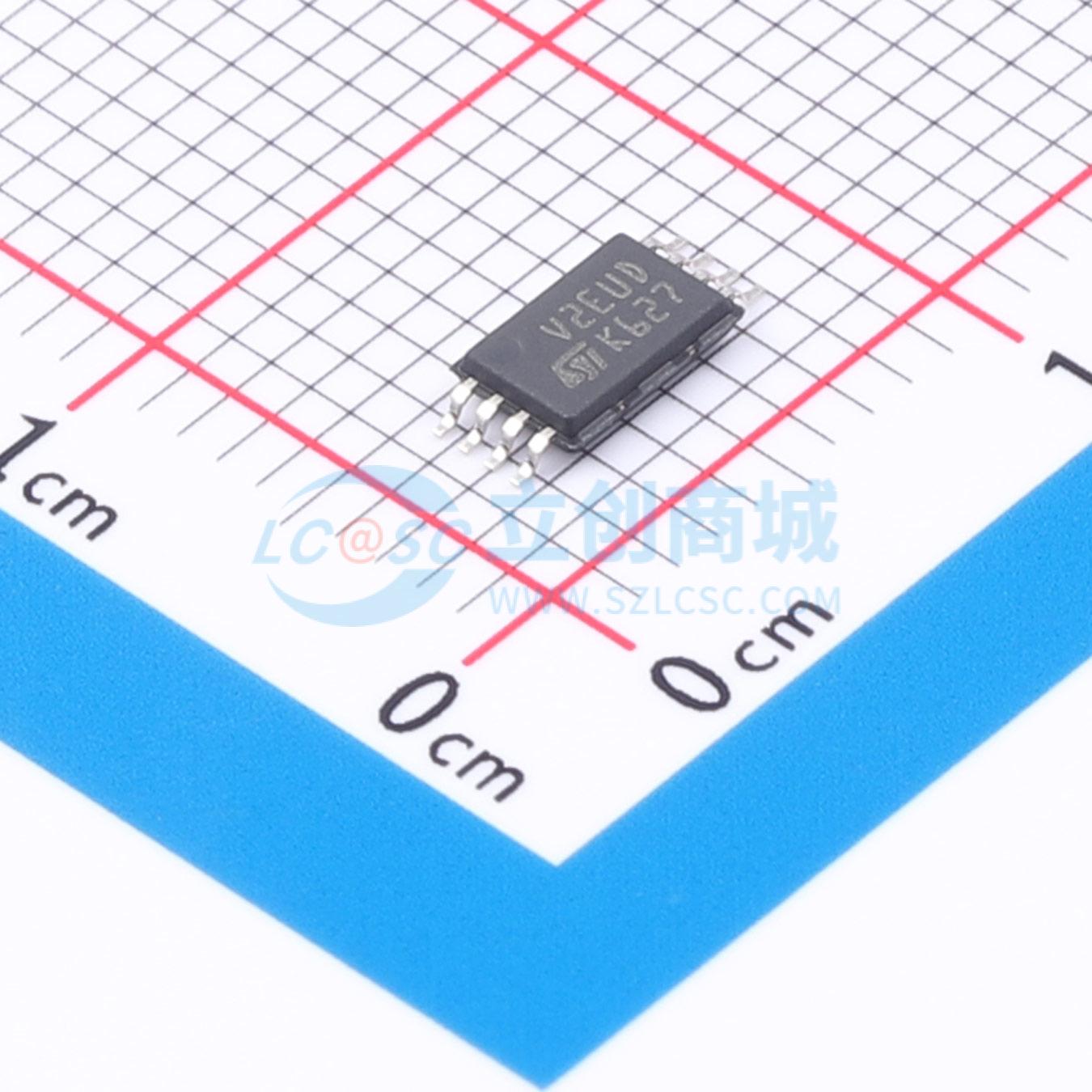

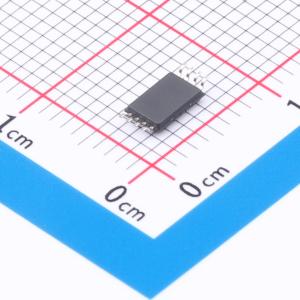

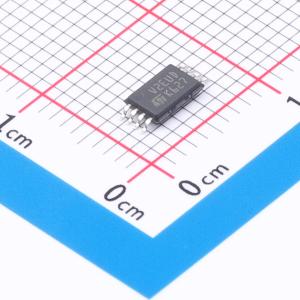

ST25DV04KC-IE6T3

支持1MHz协议的I2C接口与非接触式接口的NFC RFID标签

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有 4-Kbit EEPROM 和快速传输模式功能的动态 NFC/RFID 标签 IC
品牌名称: ST(意法半导体)
商品型号: ST25DV04KC-IE6T3
商品编号: C5221719
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.065克(g)

商品参数

	属性	参数值
	工作电压	1.8V~5.5V
	静态电流(Iq)	1uA
	功能特性	能量采集；内置非易失性存储

商品概述

ST25DV04KC、ST25DV16KC和ST25DV64KC器件是NFC RFID标签，分别提供4-Kbit、16-Kbit和64-Kbit的电可擦可编程存储器（EEPROM）。这些器件提供两个接口：第一个是I2C串行链路，可由直流电源供电；第二个是RF链路，当器件作为由接收的载波电磁波供电的非接触式存储器时激活。在I2C模式下，用户内存分别包含最多512字节、2048字节和8192字节，可分为4个灵活且可保护的区域。在RF模式下，遵循ISO/IEC 15693或NFC Forum Type5建议，用户内存分别包含最多128块、512块和2048块4字节的数据，也可分为4个灵活且可保护的区域。这些器件在RF和接触式世界之间提供快速传输模式，得益于256字节的易失性缓冲器（也称为邮箱）。此外，GPO引脚可向接触式世界通知传入事件，如RF场检测、正在进行的RF活动或邮箱消息可用性。还提供能量收集功能（当外部条件允许时）。

商品特性

I2C接口：支持1MHz协议，单电源电压1.8V至5.5V，多字节写编程（最多256字节），可配置I2C从地址
非接触式接口：基于ISO/IEC 15693，NFC Forum Type5标签认证，支持所有ISO/IEC 15693调制、编码、副载波模式和数据速率，自定义快速读取访问达53kbit/s，单块和多块读写（扩展命令相同），内部调谐电容28.5pF
内存：最多64-Kbit EEPROM（依版本），I2C接口按字节访问，RF接口按4字节块访问，写入时间（I2C：典型5ms写1至16字节；RF：典型5ms写1块），数据保留40年，写入周期（25℃时1百万次，85℃时600k次，105℃时500k次，125℃时400k次）
快速传输模式：I2C和RF接口间快速数据传输，半双工256字节专用缓冲器
能量收集：模拟输出引脚可为外部组件供电
数据保护：用户内存可配置1至4个区域，RF端通过3个64位密码保护读写，I2C端通过1个64位密码保护；系统配置通过RF端1个64位密码和I2C端1个64位密码写保护
GPO：中断引脚可配置多种RF事件（场变化、内存写入、活动、快速传输结束、用户设置/重置/脉冲）和I2C事件（内存写入完成、RF关闭），输出类型（开漏或CMOS，依版本）
RF管理：I2C主控制器可启用/禁用RF命令解释器，I2C优先立即关闭RF
温度范围：范围6：-40℃至85℃；范围8：UDFPN8和UFDFPN12封装为-40℃至85℃，SO8N和TSSOP8封装为-40℃至125℃（RF接口最大105℃）
封装：8引脚和12引脚封装，ECOPACK2（RoHS合规）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频卡芯片
	协议	ISO 15693,NFC
	接口类型	I2C
	传输速率	53Kbit/s
