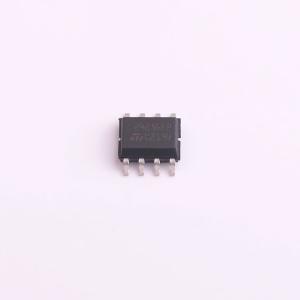

温馨提醒：图片仅供参考，商品以实物为准
M24256E-FMN6TP
256 Kbit串行I2C总线EEPROM，具备可配置器件地址和预编程器件地址
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 256-Kbit 串行 I2C 总线 EEPROM
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24256E-FMN6TP
- 商品编号
- C5221744
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 256Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms |
| 属性 | 参数值 | |
|---|---|---|
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 | |
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 1.65V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
M24256E-F是一款256-Kbit I²C兼容EEPROM（电可擦可编程只读存储器），组织为32K×8位。M24256E-F可在1.65V至5.5V的电源电压下工作，时钟频率为1MHz（或更低），环境温度范围为-40℃至+85℃。在某些限制条件下，它也可以在低至1.6V的电压下工作。M24256E-F提供一个额外的64字节页面，名为识别页，可用于存储敏感应用参数，这些参数之后可永久锁定为只读模式。M24256E-F还提供一个额外的8位寄存器，名为可配置设备地址（CDA）寄存器，允许用户通过软件配置最多八种芯片使能地址的可能性。
商品特性
- 兼容以下I²C总线模式：1MHz（快速模式Plus）、400kHz（快速模式）、100kHz（标准模式）
- 存储阵列：256Kbit（32K字节）EEPROM，页大小64字节，额外识别页
- 单电源电压：1.6至5.5V
- 工作温度范围：-40℃至+85℃
- 写入周期时间：字节写入5ms内，页写入5ms内
- 支持随机和顺序读取模式
- 整个存储阵列的写保护
- 可配置设备地址
- 按需预编程设备地址
- 增强型ESD/闩锁保护
- 超过400万次写入周期
- 超过200年数据保留
- 封装类型：SO8N ECOPACK2、TSSOP8 ECOPACK2、UFDFPN8 ECOPACK2、UFDFPN5 ECOPACK2
- RoHS合规且无卤素（ECOPACK2）
