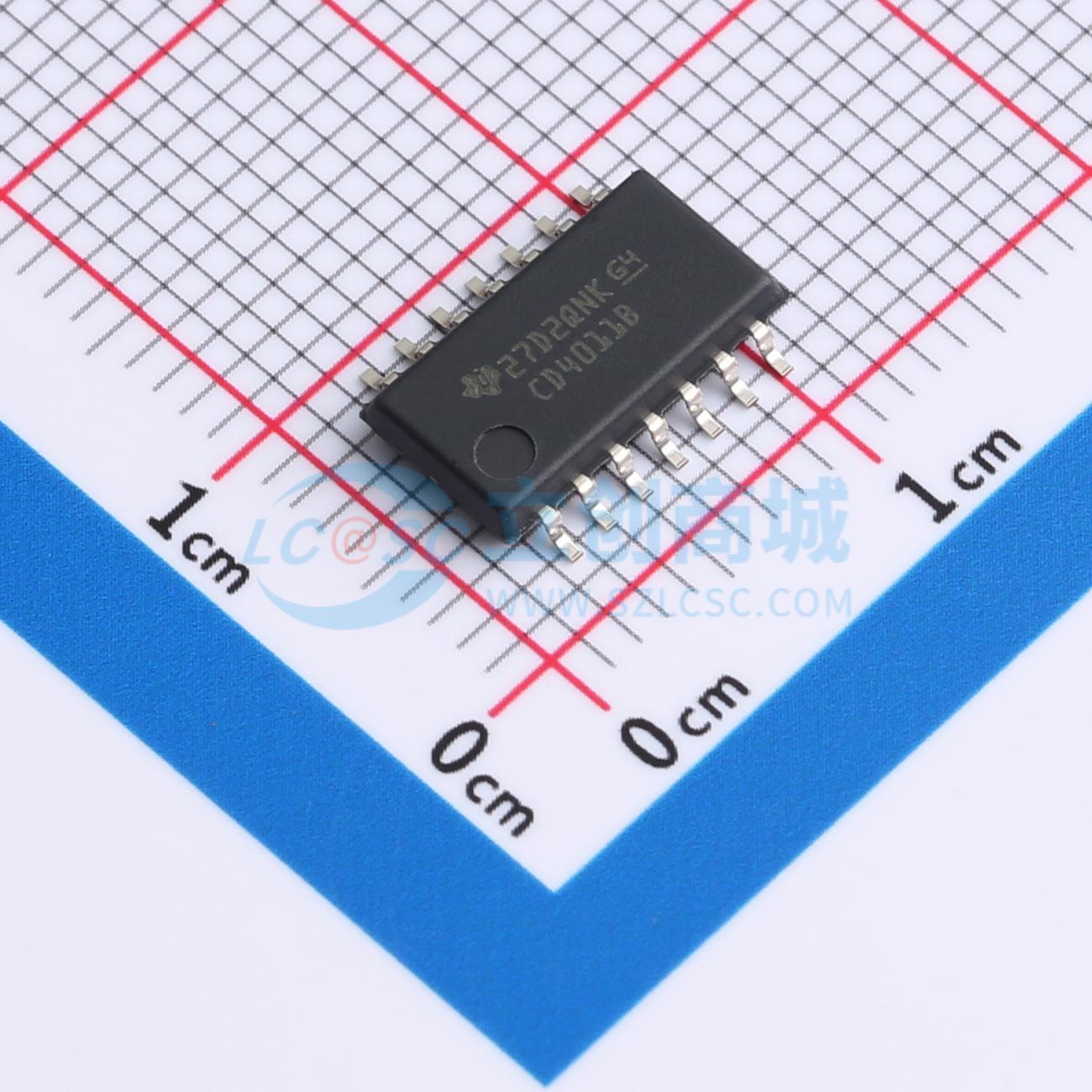

CD4011BNSR实物图

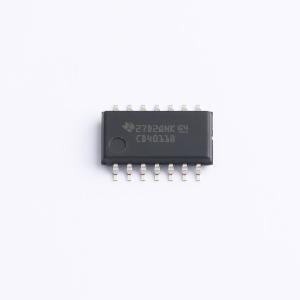

  • CD4011BNSR商品缩略图

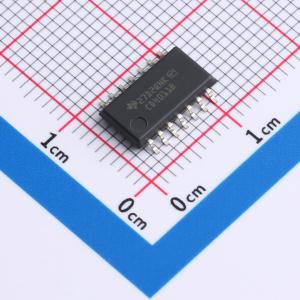

  • CD4011BNSR商品缩略图

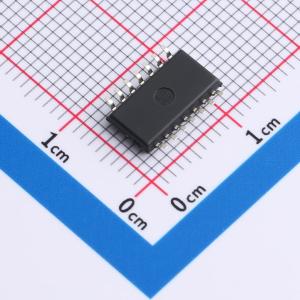

  • CD4011BNSR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD4011BNSR

4 通道、2 输入、3V 至 18V 与非门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
CD4011B 4 通道、双输入、3V 至 18V 与非门
品牌名称
TI(德州仪器)
商品型号
CD4011BNSR
商品编号
C5217670
商品封装
SOIC-14-208mil​
包装方式
编带
商品毛重
0.32克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与非门
门电路数量4
工作电压3V~18V
静态电流(Iq)1uA
灌电流(IOL)3.4mA
拉电流(IOH)3.4mA
输入高电平(VIH)3.5V~11V
属性参数值
输入低电平(VIL)1.5V~4V
输出高电平(VOH)9.95V;4.95V;14.95V
输出低电平(VOL)50mV
系列4000B系列
传播延迟(tpd)90ns@15V,50pF
工作温度-55℃~+125℃
每门输入数量2
功能特性-

商品概述

该产品为额定20V的高压型CMOS与非门电路,包含三类规格:CD4011B为四路2输入与非门,CD4012B为双路4输入与非门,CD4023B为三路3输入与非门,可直接实现与非逻辑功能,补充现有CMOS门电路系列,所有输入和输出均经过缓冲处理,提供多种封装形式可选。

商品特性

  • 额定电压为20V
  • 所有输入输出均经过缓冲
  • 具有标准化对称输出特性
  • 全封装温度范围、18V条件下最大输入电流为1μA,18V、25℃条件下最大输入电流为100nA
  • 20V条件下静态电流经过100%测试
  • 支持5V、10V、15V参数额定值
  • 全封装温度范围下噪声容限:VDD=5V时为1V,VDD=10V时为2V,VDD=15V时为2.5V
  • 符合B系列CMOS器件相关标准要求
  • CL=50pF、VDD=10V条件下,传输延迟时间典型值为60ns
  • 直流电源电压范围(相对于VSS端)为-0.5V~+20V
  • 所有输入的输入电压范围为-0.5V~VDD+0.5V
  • 任意单个输入的直流输入电流最大值为10mA
  • 环境温度-55℃~+100℃时,单封装功耗最大值为500mW;环境温度+100℃~+125℃时,按12mW/℃线性降额至200mW
  • 全封装温度范围内,所有封装类型单个输出晶体管的器件功耗最大值为100mW
  • 工作温度范围为-55℃~+125℃
  • 存储温度范围为-65℃~+150℃
  • 焊接时,距离壳体1.59±0.79mm处引脚温度最长10秒不超过265℃
  • 提供多种封装可选,包括14引脚密封双列直插陶瓷封装、14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄型收缩小外形封装
