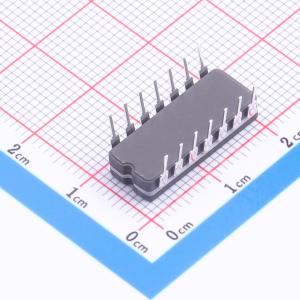

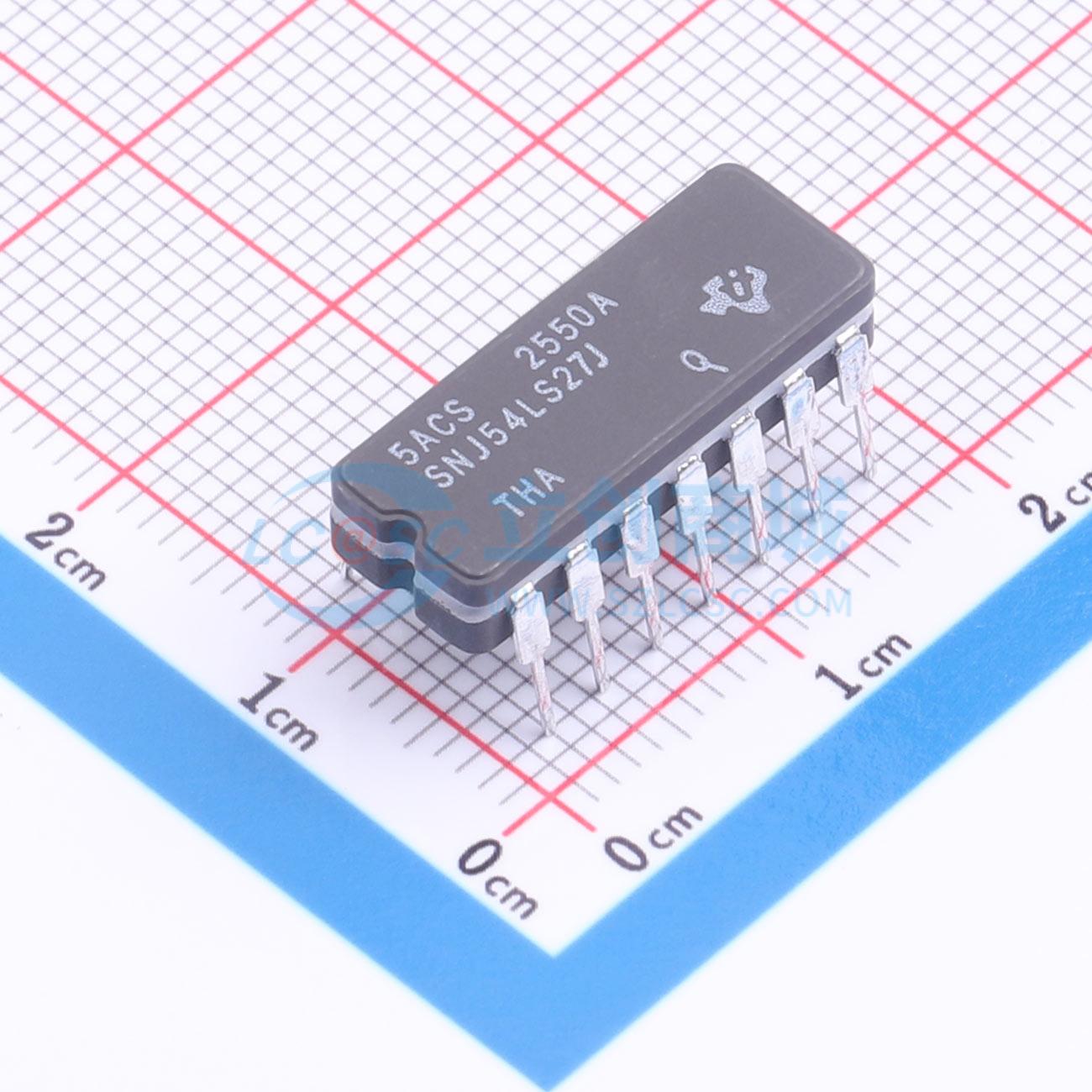

SNJ54LS27J
3 通道、3 输入、4.5V 至 5.5V 双极或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54LS27 3 通道、3 输入、4.5V 至 5.5V 双极或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54LS27J
- 商品编号
- C5217773
- 商品封装
- CDIP(J)-14
- 包装方式
- 管装
- 商品毛重
- 153.733333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 3 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV | |
| 输出高电平(VOH) | 2.5V~3.4V | |
| 输出低电平(VOL) | 250mV~500mV | |
| 系列 | 54LS | |
| 传播延迟(tpd) | 15ns@5V,15pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - |
商品概述
该器件是包含三个独立三输入或非门的逻辑器件，逻辑关系为Y = 非(A+B+C) 或 Y = (非A)·(非B)·(非C)
商品特性
- 提供多种封装选择，包括塑料小尺寸封装、陶瓷芯片载体、扁平封装、塑料双列直插封装、陶瓷双列直插封装
- SN5427、SN54LS27工作温度范围为-55℃~125℃，SN7427、SN74LS27工作温度范围为0℃~70℃
- 最大额定值：电源电压VCC为7V；输入电压：27型为5.5V，LS27型为7V；储存温度范围为-65℃~150℃
- 典型参数测试条件为VCC=5V，环境温度TA=25℃
- 同一时间不允许超过一个输出短路，短路持续时间不得超过1秒
- 未连接引脚无内部连接
