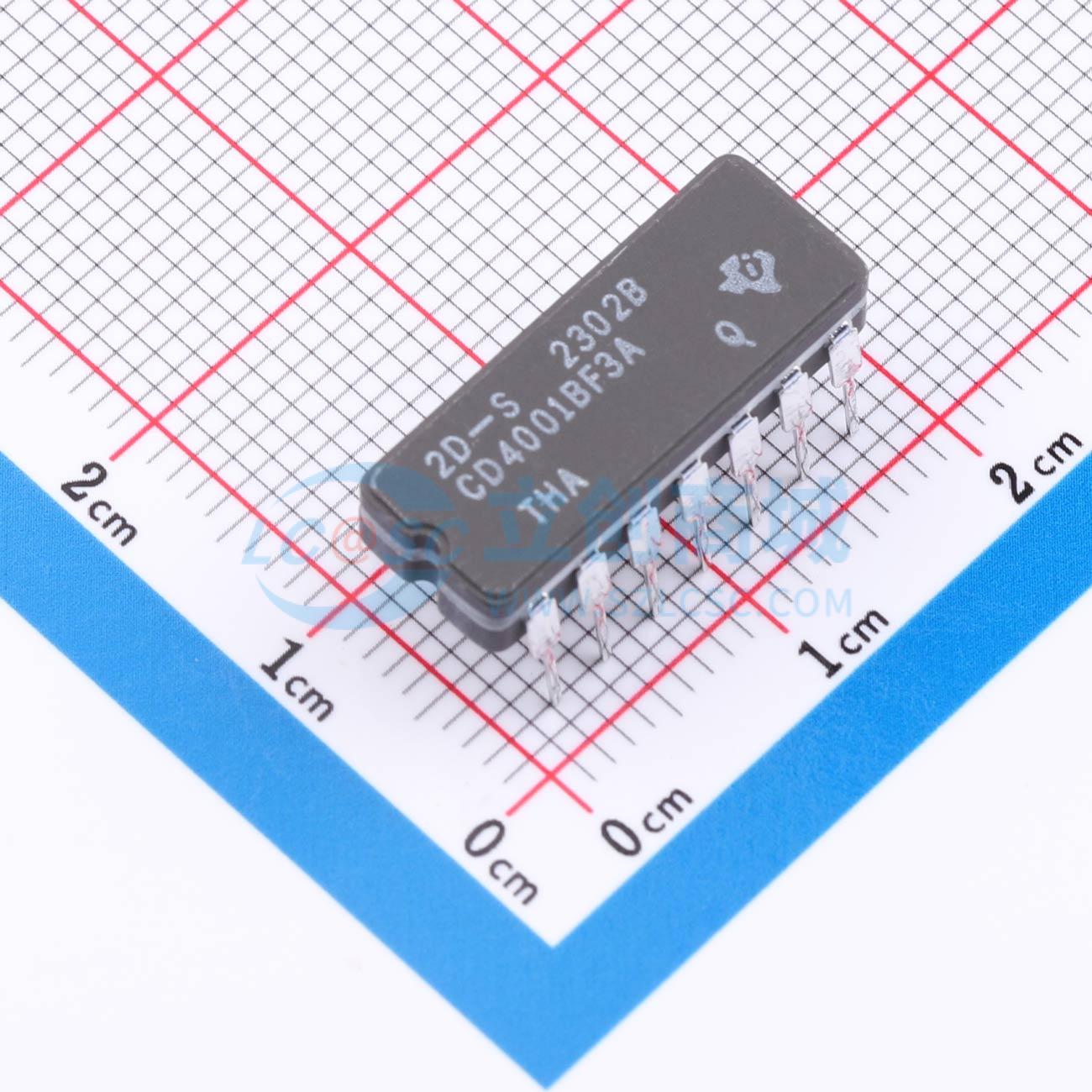

CD4001BF3A实物图

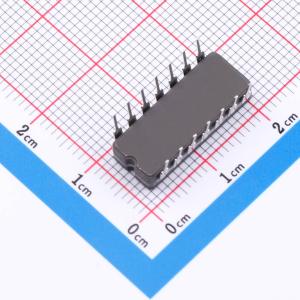

  • CD4001BF3A商品缩略图

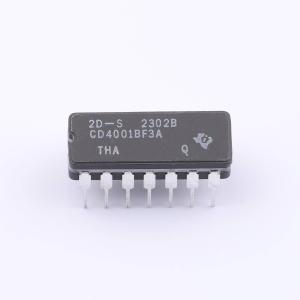

  • CD4001BF3A商品缩略图
  • CD4001BF3A商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD4001BF3A

4 通道、2 输入、3V 至 18V 或非门

描述
CD4001B-MIL 4 通道、双输入、3V 至 18V 或非门
品牌名称
TI(德州仪器)
商品型号
CD4001BF3A
商品编号
C5217779
商品封装
CDIP(J)-14​
包装方式
管装
商品毛重
1克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型或非门
门电路数量4
工作电压3V~18V
静态电流(Iq)1uA
灌电流(IOL)4.2mA
拉电流(IOH)4.2mA
输入高电平(VIH)11V;7V;3.5V
属性参数值
输入低电平(VIL)1.5V;3V;4V
输出高电平(VOH)14.95V;9.95V;4.95V
输出低电平(VOL)50mV
系列4000B系列
传播延迟(tpd)90ns@15V,50pF
工作温度-55℃~+125℃
每门输入数量2
功能特性-

商品概述

这是额定耐压20V的CMOS或非门产品,包含三路规格,分别为四路2输入CD4001B、双路4输入CD4002B、三路3输入CD4025B,可为设计者直接实现或非逻辑功能,补充现有CMOS门电路系列。

商品特性

  • 所有输入与输出均带有缓冲
  • 具备标准化对称输出特性
  • 在20V电压下完成100%最大静态电流测试
  • 支持5V、10V、15V参数额定值
  • 全封装温度范围内,18V下最大输入电流为1μA;25℃、18V下最大输入电流为100nA
  • 全封装温度范围内噪声容限:VDD=5V时为1V,VDD=10V时为2V,VDD=15V时为2.5V
  • 典型传播延迟时间为60ns,测试条件为CL=50pF、VDD=10V
  • 直流电源电压范围VDD(相对于VSS端)为-0.5V~+20V
  • 所有输入的输入电压范围为-0.5V~VDD+0.5V
  • 任一输入的直流输入电流最大为10mA
  • 封装功耗:环境温度-55℃~+100℃时为500mW,环境温度+100℃~+125℃时线性降额至200mW,降额系数为12mW/℃
  • 全封装温度范围内,每个输出晶体管的器件功耗最大为100mW
  • 工作温度范围TA为-55℃~+125℃
  • 存储温度范围为-65℃~+150℃
  • 焊接时,距离封装1.59±0.79mm处引脚最长10s的最高温度为265℃
  • 符合系列CMOS器件相关标准要求
  • 提供多种封装可选,包括14引脚密封双列直插陶瓷封装、14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄型缩减小外形封装

应用领域

  • 用于数字逻辑电路系统中实现或非逻辑功能
