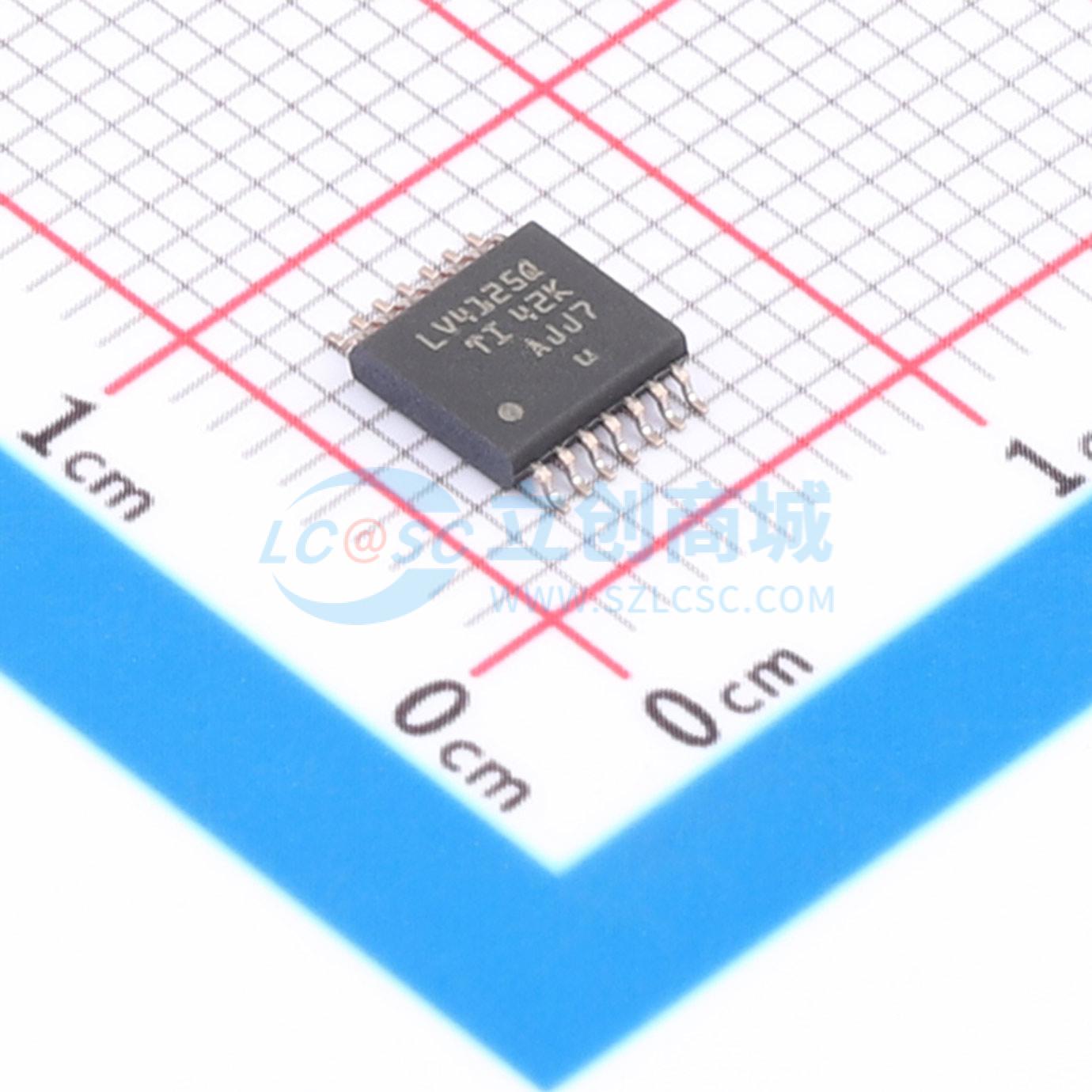

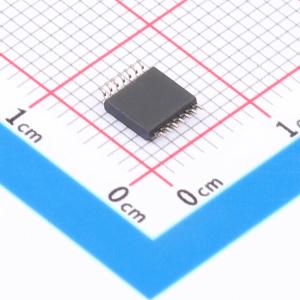

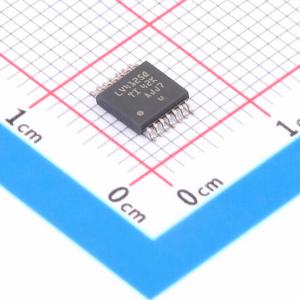

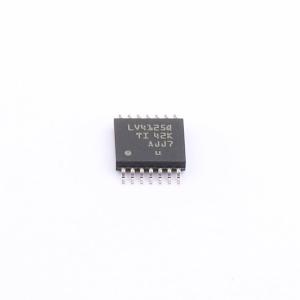

SN74LV4T125QPWRQ1

具有三态输出电平转换器的汽车类单电源四路缓冲门

描述: SN74LV4T125-Q1 具有三态输出电平转换器的汽车类单电源四路缓冲门
品牌名称: TI(德州仪器)
商品型号: SN74LV4T125QPWRQ1
商品编号: C5217864
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

SN74LV4T125-Q1包含四个具有三态输出的独立缓冲器且支持扩展电压运行，可实现电子转换。每个缓冲器以正逻辑执行布尔函数Y = A。通过对OE引脚施加高电平，可以将输出置于高阻态(Hi-Z)。输出电平以电源电压(VCC)为基准，并且支持1.8V、2.5V、3.3V和5V CMOS电平。该输入经设计，具有较低阈值电路，支持较低电压CMOS输入的上行转换（例如1.2V输入转换为1.8V输出或1.8V输入转换为3.3V输出）。此外，5V容限输入引脚可实现下行转换（例如3.3V至2.5V输出）。

商品特性

符合面向汽车应用的AEC-Q100标准
器件温度等级1 - 40℃至 +125℃
器件HBM ESD分类等级2
器件CDM ESD分类等级C4B
1.8V至5.5V的宽工作电压范围
单电源电压转换器（参阅LVxT增强输入电压）
- 上行转换：
  - 1.2V至1.8V
  - 1.5V至2.5V
  - 1.8V至3.3V
  - 3.3V至5.0V
- 下行转换：
  - 5.0V、3.3V、2.5V至1.8V
  - 5.0V、3.3V至2.5V
  - 5.0V至3.3V
5.5V容限输入引脚
支持标准引脚排列
速率高达150Mbps，具有5V或3.3V Vcc
闩锁性能超过250 mA，符合JESD17规范

应用领域

启用或禁用数字信号
控制指示灯LED
通信模块和系统控制器之间的转换

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	输入信号	CMOS
	输出信号	CMOS
	数据速率	150Mbps

	属性	参数值
	工作电压(VCCA)	1.6V~5.5V
	元件数	4
	每个电路通道数	1
	输出类型	三态
	工作温度	-40℃~+125℃
