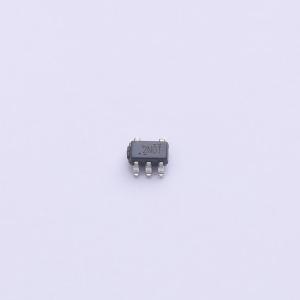

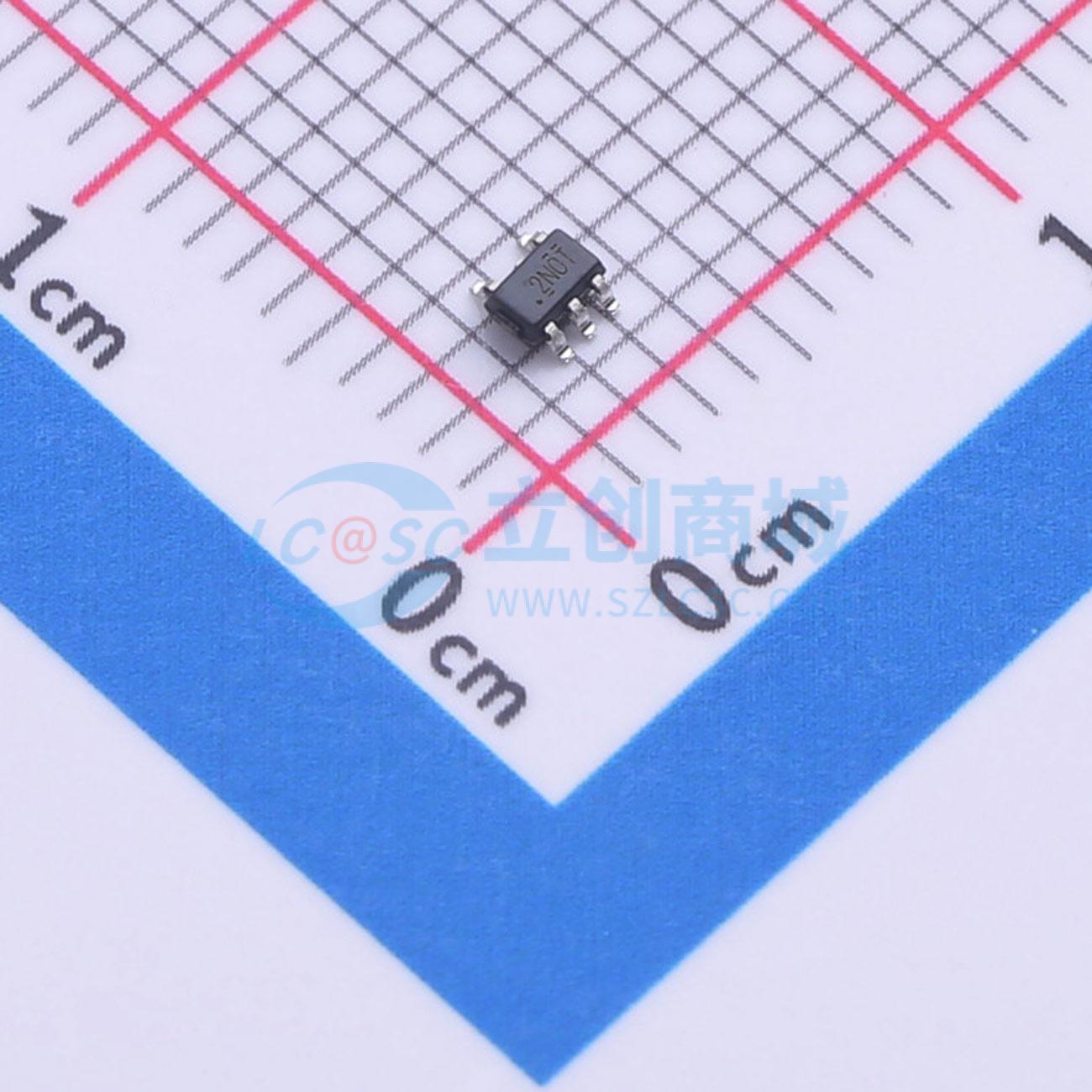

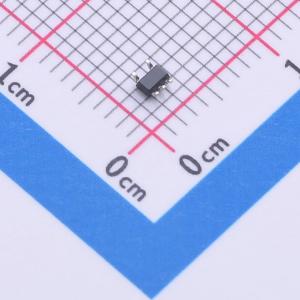

温馨提醒：图片仅供参考，商品以实物为准
SN74LXC1T14DCKR
单通道固定方向反相 1.1V 至 5.5V 电压电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LXC1T14 单通道固定方向反相 1.1V 至 5.5V 电压电平转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LXC1T14DCKR
- 商品编号
- C5217865
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | CMOS | |
| 输出信号 | CMOS | |
| 数据速率 | 420Mbps | |
| 工作电压(VCCA) | 1.1V~5.5V | |
| 工作电压(VCCB) | 1.1V~5.5V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 1 | |
| 输出类型 | 推挽式；反相 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 断电保护；输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
SN74LXC1T14是一款具有施密特触发输入的一位双电源反相电压电平转换器件。输入引脚A以VCCI逻辑电平为基准，输出引脚Y以VCCO逻辑电平为基准。输入引脚A能够接受1.1V至5.5V的电压，并且可以直接连接到VCCI或GND。请参阅器件功能模式，简要了解逻辑的运行方式。该器件可确保低功耗，并且完全符合使用Ioff的部分断电应用的规范要求。当器件断电时，Ioff电路将会禁用输出。这会抑制电流反流到器件中，从而防止损坏器件。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
商品特性
- 完全可配置的双电源轨设计使各个端口能够在 1.1V 至 5.5V 范围内运行
- 稳健、无干扰供电时序
- 在 3.3V 至 5.0V 范围内，支持高达 420Mbps 的速率
- 施密特触发输入可实现慢速或高噪声输入
- 带有集成动态下拉电阻器的输入有助于减少外部元件数量
- 高驱动强度（在5V时最高达32mA）
- 低功耗，最大值3μA (25℃)
- 最大值6μA （-40℃ 至 125℃）
- VCC隔离和VCC断开 (Ioff-float) 特性
- 如果任何一个VCC电源电压 < 100mV 或已断开，则所有 I/O 都被下拉，然后成为高阻抗状态
- 过压容差输入支持最高 5.5V 的电压，而与电源电压无关
- Ioff支持局部断电模式运行
- 工作温度范围为 -40℃ 至 +125℃
- 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
- ESD保护性能超过 JESD 22 规范要求
- 4000V人体放电模型
- 1000V充电器件模型
应用领域
- 消除缓慢或嘈杂输入信号
- 驱动指示LED或蜂鸣器
- 机械开关去抖
- 通用 I/O (GPIO) 电平转换
