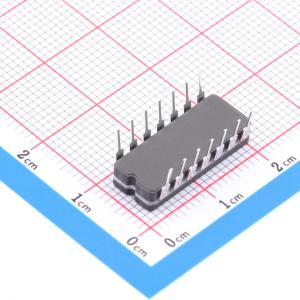

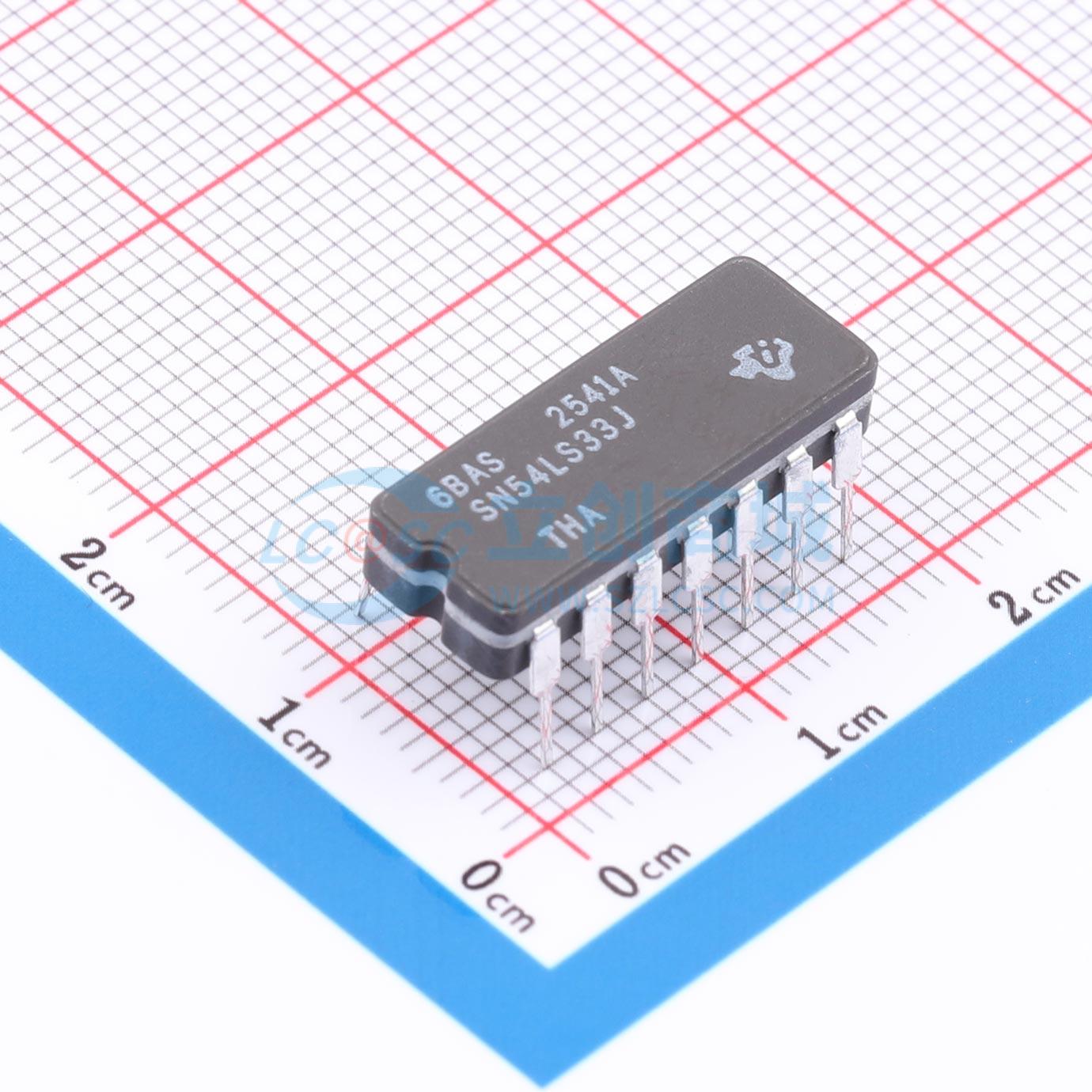

SN54LS33J
具有集电极开路输出的 4 通道、2 输入、4.5V 至 5.5V 双极或非门
- 描述
- SN54LS33 具有集电极开路输出的 4 通道、双输入、4.5V 至 5.5V 双极或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN54LS33J
- 商品编号
- C5217756
- 商品封装
- CDIP(J)-14
- 包装方式
- 管装
- 商品毛重
- 147.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 250uA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 700mV | |
| 输出高电平(VOH) | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出低电平(VOL) | 250mV~400mV | |
| 系列 | 54LS | |
| 传播延迟(tpd) | 32ns@5V,45pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 开路集电极 |
商品概述
该系列为逻辑器件，包含四个独立的带集电极开路输出的二输入或非缓冲门。集电极开路输出需要搭配上拉电阻才能实现逻辑功能，可输出更高的VOH电平，逻辑关系为Y = 非(A+B) 或 Y = 非A · 非B，提供多种封装规格可选。
商品特性
- 内置四个独立的二输入或非缓冲门
- 采用集电极开路输出结构
- SN5433、SN54LS33工作温度范围为-55℃~125℃
- SN7433、SN74LS33工作温度范围为0℃~70℃
- 存储温度范围为-65℃~150℃
- 电源电压VCC最大值为7V
- '33型号输入电压最大值为5.5V，LS33型号输入电压最大值为7V
- 关态输出电压最大值为7V
- 可提供封装类型包括塑料小外形封装、陶瓷芯片载体封装、扁平封装、塑料双列直插封装、陶瓷双列直插封装
应用领域
- 线与逻辑应用
