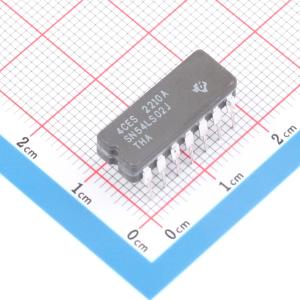

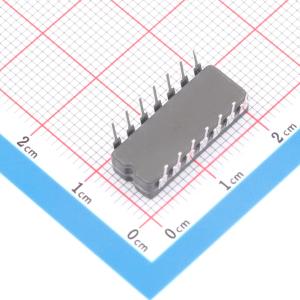

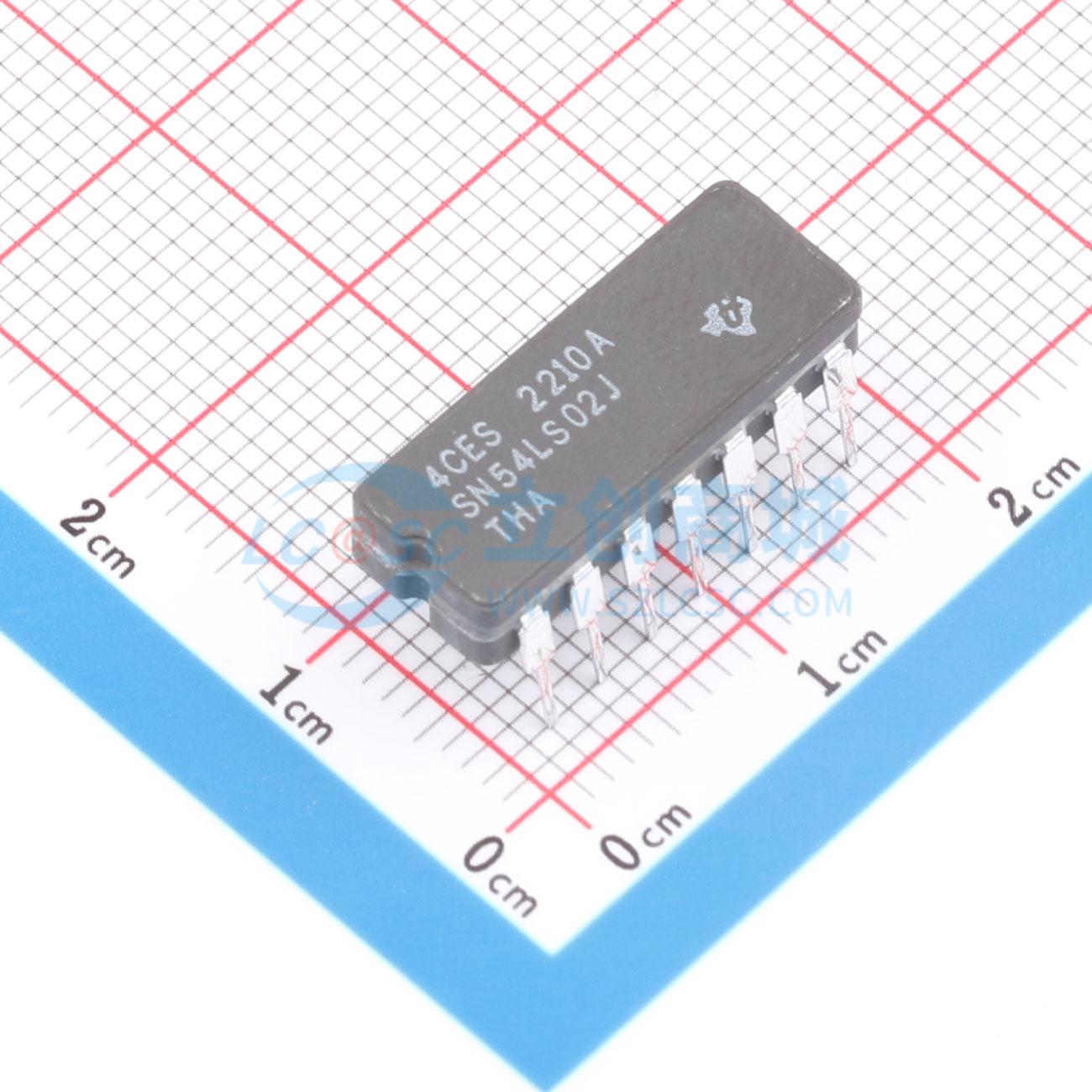

SN54LS02J
4 通道、2 输入、4.5V 至 5.5V 双极或非门
- 描述
- SN54LS02 4 通道、双输入、4.5V 至 5.5V 双极或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN54LS02J
- 商品编号
- C5217765
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 3.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 5.4mA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 0V~700mV | |
| 输出高电平(VOH) | 2.5V~3.4V | |
| 输出低电平(VOL) | 250mV~400mV | |
| 系列 | 74LS | |
| 传播延迟(tpd) | 15ns@5V,15pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
该器件是包含四个独立两输入或非门的逻辑器件，拥有多种型号与封装可选，不同型号对应不同的工作温度范围。
商品特性
- 内置四个独立的正逻辑两输入或非门
- 封装可选类型包括：塑料小外形封装、陶瓷芯片载体、扁平封装、塑料双列直插封装、陶瓷双列直插封装
- SN54系列型号工作温度范围为-55℃至125℃，SN74系列型号工作温度范围为0℃至70℃
- 最大额定值：电源电压VCC为7V；02、S02型号输入电压为5.5V，LS02型号输入电压为7V；关态输出电压为7V；存储温度范围为-65℃至150℃
- 典型参数测试条件为VCC=5V，TA=25℃
- 同一时间最多仅允许一个输出短路，短路持续时间不得超过1秒
- 部分引脚无内部连接
