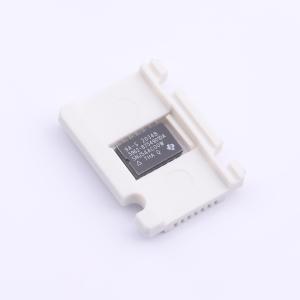

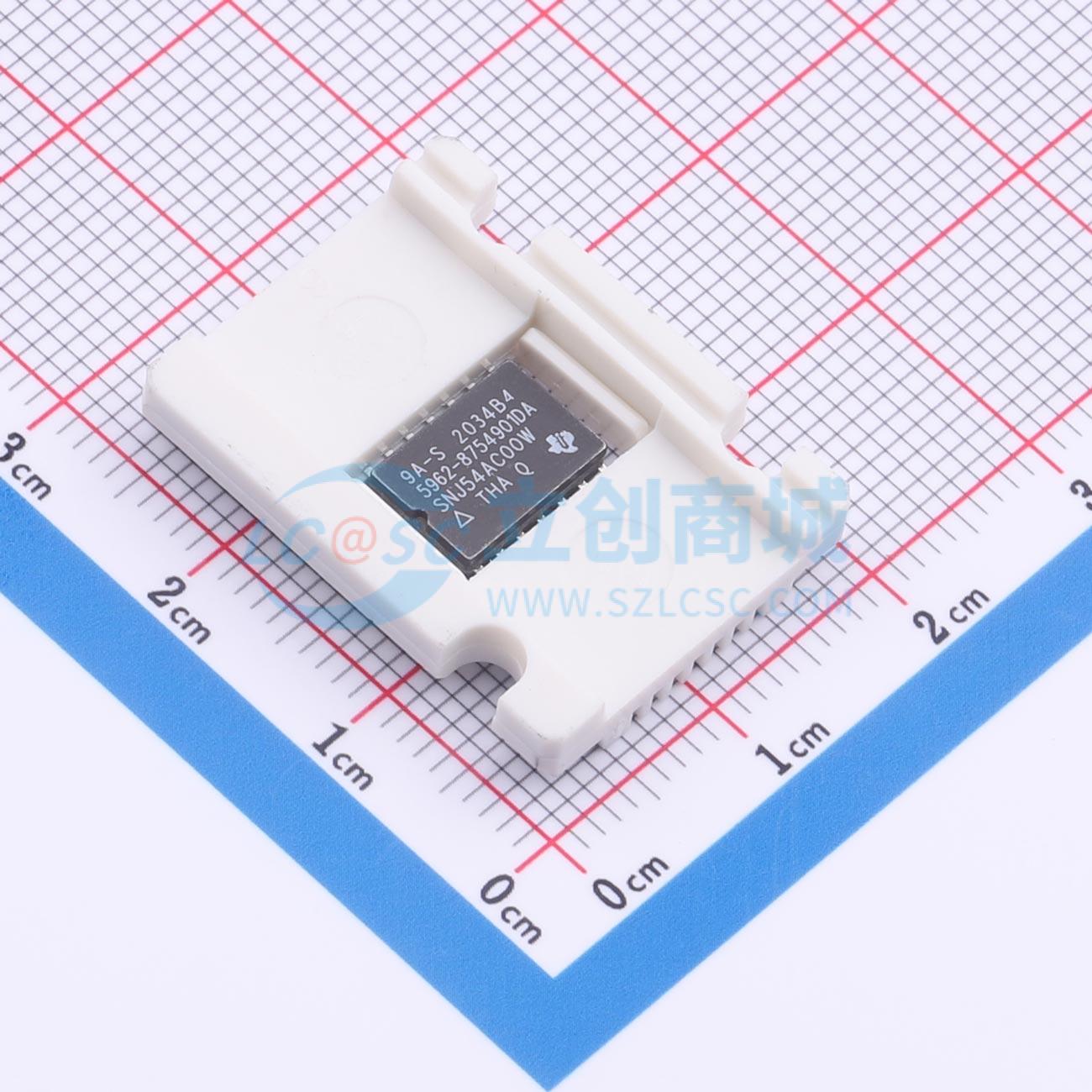

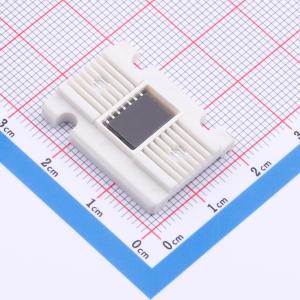

SNJ54AC00W
4 通道、2 输入、2V 至 6V 与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54AC00 4 通道、双输入、2V 至 6V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54AC00W
- 商品编号
- C5217678
- 商品封装
- CFP(W)-14
- 包装方式
- 管装
- 商品毛重
- 29.266667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2.1V；3.15V；3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；900mV；1.65V | |
| 输出高电平(VOH) | 4.7V；3.7V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 54AC | |
| 传播延迟(tpd) | 7ns@5V | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
AC00系列器件包含四个独立的2输入与非门，每个门在正逻辑下执行布尔函数Y = A·B的非 或 Y = 非A + 非B，包含SN54AC00、SN74AC00两个系列，提供多种封装类型。
商品特性
- 工作电源电压范围为2V~6V
- 输入可承受最高6V电压
- 5V条件下最大传输延迟tpd为7ns
- 自由工作温度范围内的最大额定值：电源电压范围-0.5V~7V，输入电压范围-0.5V~VCC+0.5V，输出电压范围-0.5V~VCC+0.5V
- 输入钳位电流范围±20mA，输出钳位电流范围±20mA，连续输出电流范围±50mA，VCC或接地端连续电流范围±200mA
- 不同封装的热阻抗：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入必须接至VCC或接地，才可保证器件正常工作
- 参数测量要求：CL包含探头和夹具电容；输入脉冲特性为PRR ≤ 1 MHz，阻抗50Ω，tr ≤ 2.5 ns，tf ≤ 2.5 ns；每次仅测量一个输出，每次测量仅进行一次输入跳变
