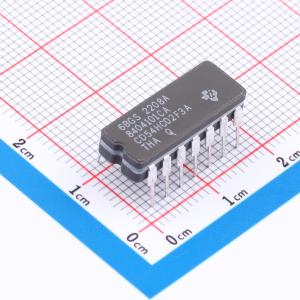

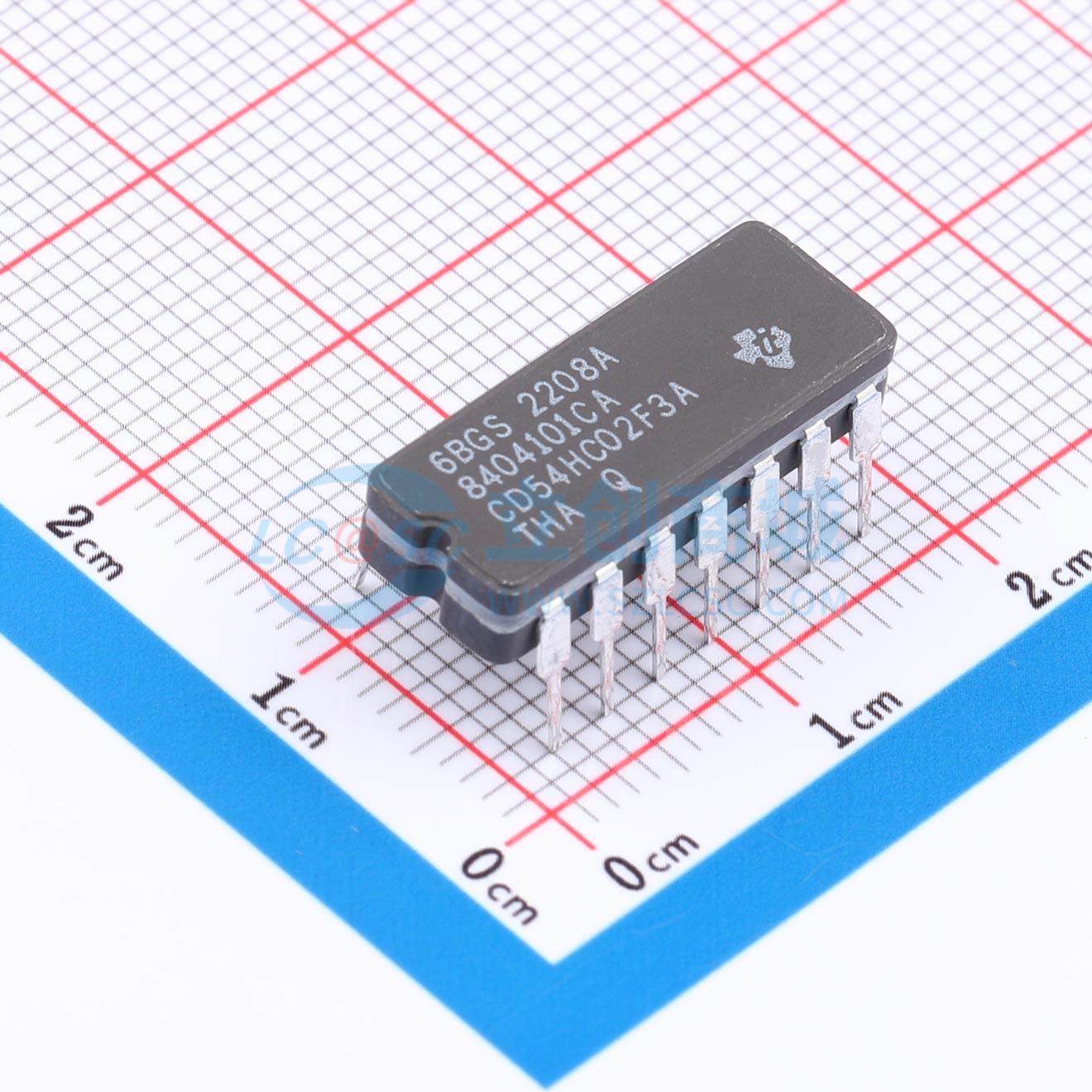

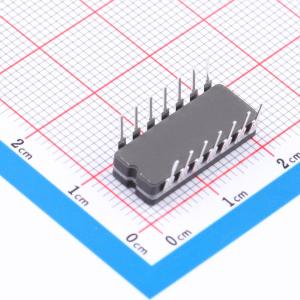

CD54HC02F3A
4 通道、2 输入、2V 至 6V 或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD54HC02 4 通道、2 输入、2V 至 6V 5.2 mA 驱动强度或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD54HC02F3A
- 商品编号
- C5217722
- 商品封装
- CDIP(J)-14
- 包装方式
- 管装
- 商品毛重
- 78.866667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V | |
| 输入低电平(VIL) | 1.35V；500mV；1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.2V | |
| 输出低电平(VOL) | 400mV | |
| 系列 | CD4 | |
| 传播延迟(tpd) | 27ns@4.5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 推挽式 |
商品概述
CDx4HC02内含四个独立的2输入正或非门，每个门在正逻辑中实现布尔函数Y = A + B的非。
商品特性
- 带有缓冲输入
- 工作电压范围为2V~6V
- 工作温度范围为-55℃~+125℃
- 最多可支持10个LSTTL负载的扇出
- 相比LSTTL逻辑IC可大幅降低功耗
- 具备平衡CMOS推挽输出
- 具备标准CMOS输入
- 带有钳位二极管结构
应用领域
- 报警/防篡改检测电路
- S-R锁存器
