CN3158

CN3158是专门为利用太阳能板等输出电流能力有限的输入电源对单节磷酸铁锂电池进行充电管理的芯片，芯片内部的功率晶体管对电池进行恒流和恒压充电。充电电流通过外部电阻设定，最大持续充电电流可达1A，不需要另加阻流二极管和电流检测电阻。CN3158内部集成有充电电流自适应模块，能够根据输入电源的电流输出能力自动调整充电电流，用户不需要考虑最坏情况，可根据输入电源的最大电流输出能力设置充电电流，最大限度地利用了输入电源的电流输出能力，非常适合利用太阳能板等输出电流有限的电源供电的充电应用。CN3158包含两个漏极开路输出的状态指示输出端，充电状态指示端和充电结束指示输出端。芯片内部的功率管理电路在芯片的结温超过130°C时自动降低充电电流，这个功能可以使用户最大限度的利用芯片的功率处理能力，不用担心芯片过热而损坏芯片或者外部元器件。这样，用户在设计充电电流时，可以不用考虑最坏情况，而只是根据典型情况进行设计，因为在最坏情况下，CN3158会自动减小充电电流。当输入电压大于低电压锁存阈值和电池电压时，CN3158开始对电池充电，管脚输出低电平，表示充电正在进行。如果电池电压检测管脚(FB)的电压低于恒压充电电压的70%，CN3158用涓流对电池进行预充电。当电池电压检测管脚(FB)的电压超过恒压充电电压的70%时，CN3158采用恒流模式对电池充电，充电电流由ISET管脚和GND之间的电阻RISET设定。当电池电压检测管脚(FB)的电压接近恒压充电电压时，充电电流逐渐减小，CN3158进入恒压充电模式。当电池电压达到恒压充电电压，并且充电电流减小到充电结束阈值时，充电周期结束，端输出高阻态，端输出低电平，表示充电周期结束，充电结束阈值是恒流充电电流的10%。如果要开始新的充电周期，只要将输入电源断电，然后再上电就可以了。在充电结束状态，当充电电流上升到恒流充电电流的30%以上时，自动开始新的充电周期。芯片内部的高精度的电压基准源，误差放大器和电阻分压网络确保恒压充电电压的误差在±1%以内，满足了电池的要求。当输入电压掉电或者输入电压低于电池电压时，CN3158进入低功耗的睡眠模式，电池端消耗的电流小于3uA，从而增加了待机时间。

• 内部集成有充电电流自适应模块，能根据输入电压源的电流输出能力自动调整充电电流
• 可利用太阳能板等输出电流能力有限的电压源供电
• 输入电压范围：4.4V到6V
• 片内功率晶体管
• 不需要外部阻流二极管和电流检测电阻
• 恒压充电电压3.63V，也可通过一个外部电阻向上调节
• 可作为电压源使用
• 内部软启动电路
• 为了激活深度放电的电池和减小功耗，在电池电压较低时采用涓流充电模式
• 可设置的持续恒流充电电流可达1A
• 采用恒流/恒压/恒温模式充电，既可以使充电电流最大化，又可以防止芯片过热
• 电源电压掉电时自动进入低功耗的睡眠模式
• 充电状态和充电结束状态双指示输出
• C/10充电结束检测
• 自动再充电
• 电池温度监测功能

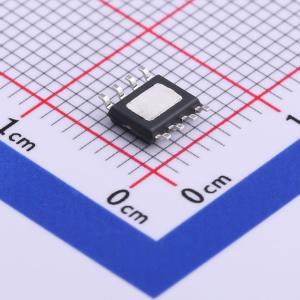

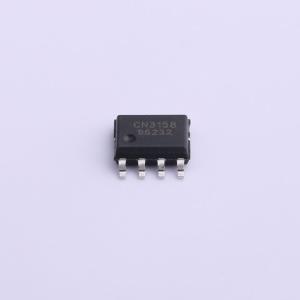

• 封装形式eSOP8
• 产品无铅，满足rohs，不含卤素

• 太阳能充电器
• 利用太阳能板充电的应用
• 输入电源电流输出能力有限的应用
• 应急灯
• 便携式应用
• 各种充电器
