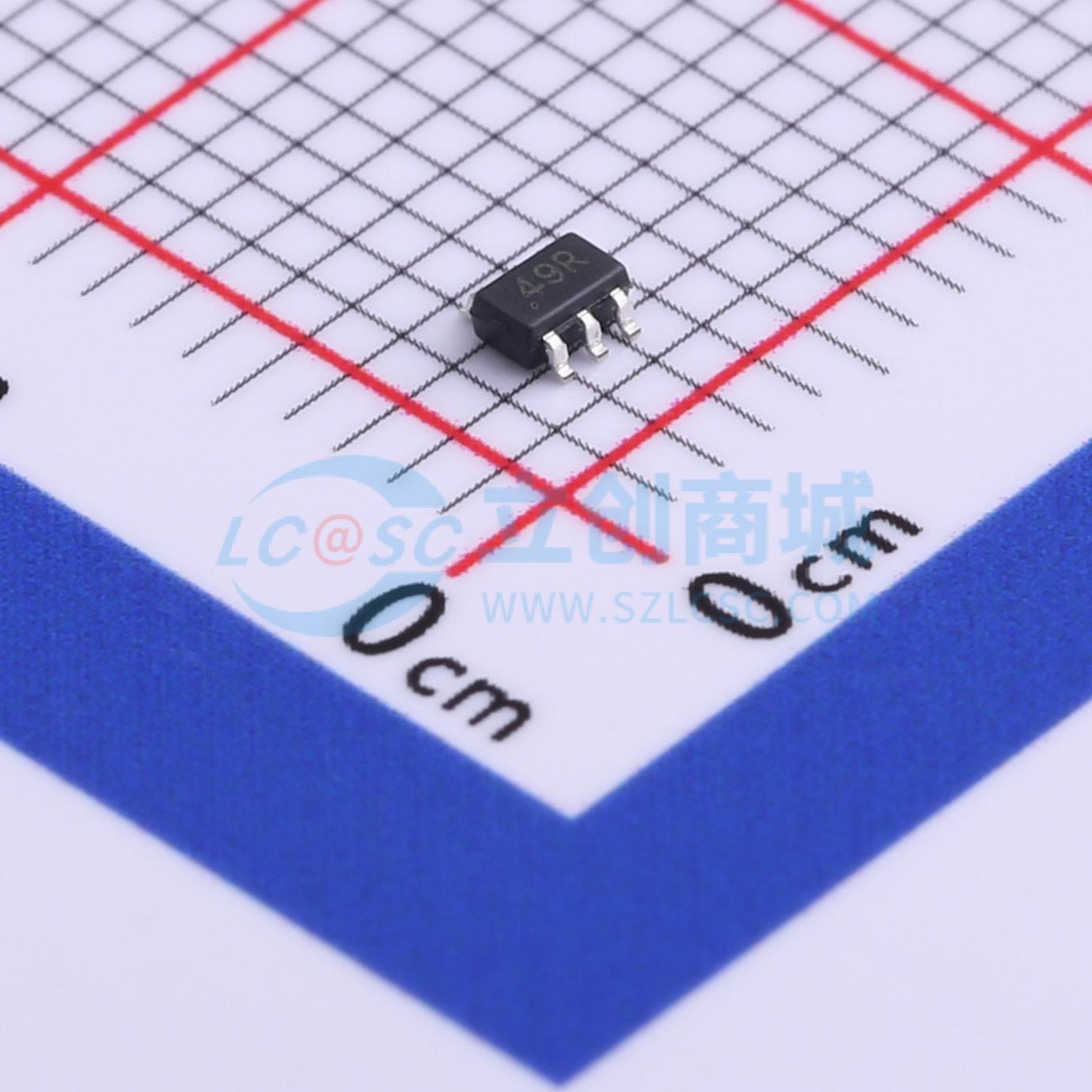

温馨提醒：图片仅供参考，商品以实物为准
MAAL-010704-TR3000
0.1-3.5 GHz 射频低噪声放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAAL-010704是一款高动态范围单级MMIC低噪声放大器，具有出色的线性和低噪声系数，适用于0.1至3.5 GHz的工作频率。该低噪声放大器采用符合RoHS标准的SOT-363封装，无需外部匹配元件。此MMIC集成了有源偏置电路，允许直接连接到3 V电源，并最小化温度和工艺变化的影响。偏置电流可以通过外部电阻设置，使用户能够根据应用需求自定义电流值。MAAL-010704在2 GHz时提供小于1 dB的噪声系数和34 dBm的OIP3。宽带匹配和单电源操作使得这款低噪声放大器易于使用，并简化了其实现过程，同时保持了优异的性能。低热阻和集成的ESD保护显著提高了该产品的质量、可靠性和坚固性。
- 品牌名称
- MACOM
- 商品型号
- MAAL-010704-TR3000
- 商品编号
- C559044
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 100MHz~3.5GHz | |
| 增益 | 14.3dB | |
| 噪声系数 | 0.95dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5V | |
| 工作电流 | 60mA | |
| P1dB | 18.6dBm | |
| IP3 | 34.5dBm |
商品概述
MAAL-010704是一款高动态范围单级MMIC低噪声放大器（LNA），具有出色的线性度和低噪声系数，设计用于0.1至3.5 GHz频段。该LNA采用符合RoHS标准的SOT-363封装，无需外部匹配元件。 这款MMIC集成了有源偏置电路，可直接连接3 V电源，并将温度和工艺变化的影响降至最低。偏置电流可通过外部电阻进行设置，使用户能够根据应用需求定制电流值。 MAAL-010704在2 GHz时的噪声系数小于1 dB，输出三阶交调截点（OIP3）为34 dBm。宽带匹配和单电源供电特性使这款LNA易于使用，在保持出色性能的同时简化了应用设计。低热阻和集成的静电放电（ESD）保护显著提高了产品的质量、可靠性和耐用性。
商品特性
- 单电源电压3 V ~ 5 V
- 集成有源偏置电路
- 可通过外部电阻调节电流
- 低噪声系数
- 高线性度OIP3，2 GHz时为34 dBm
- 宽带匹配
- 集成ESD保护
- 符合RoHS标准，兼容260℃回流焊
