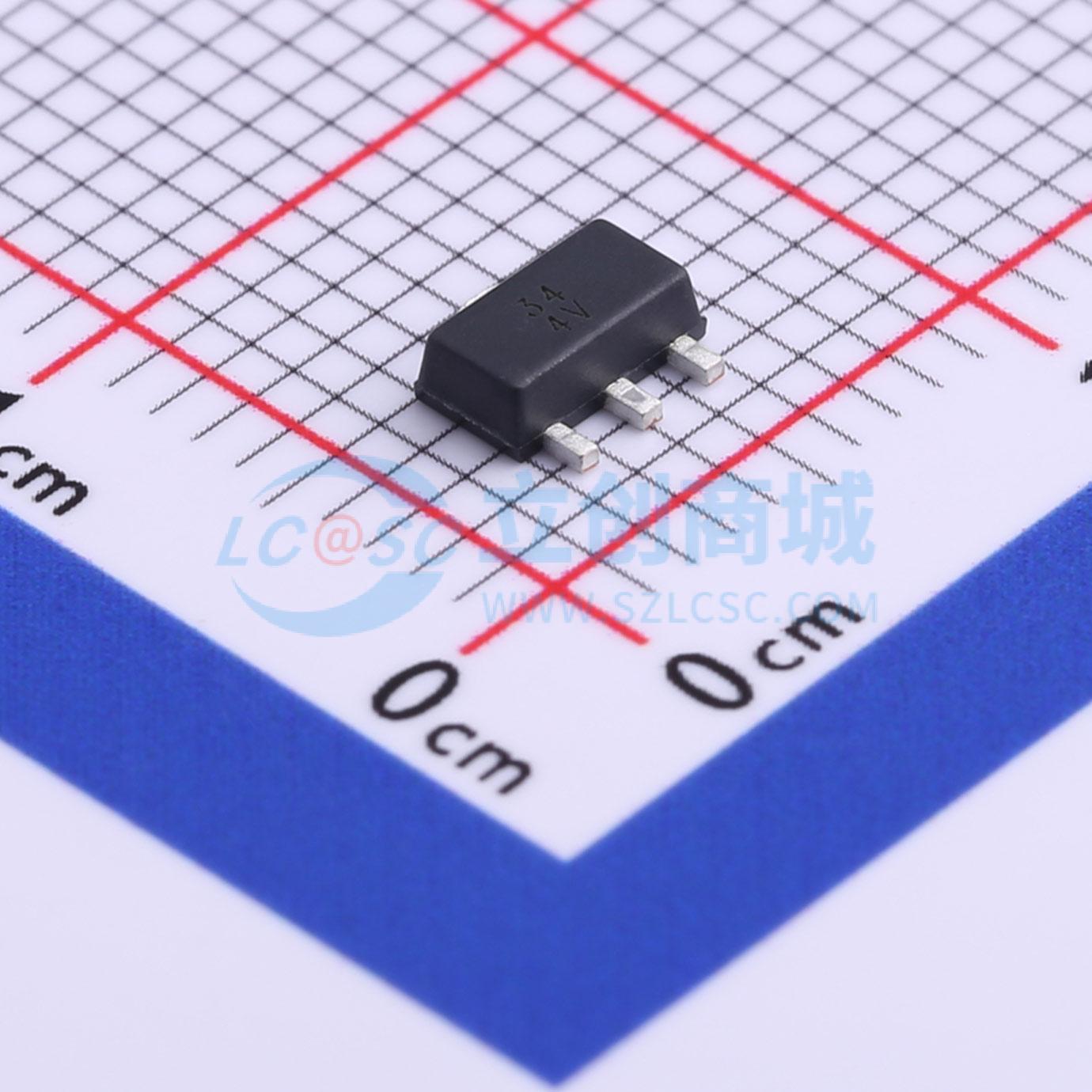

温馨提醒：图片仅供参考，商品以实物为准
MAAM-009560-TR1000
250-4000 MHz 射频驱动放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAAM-009560 是一款 GaAs MMIC 射频驱动放大器，具有卓越的线性性能，动态范围超过 20 dB，高增益，并采用无铅微型 SOT-89 表面贴装塑料封装。该设备使用 HBT 工艺制造，实现低电流和高线性度。
- 品牌名称
- MACOM
- 商品型号
- MAAM-009560-TR1000
- 商品编号
- C559053
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.504克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 250MHz~4GHz | |
| 增益 | 15dB |
| 属性 | 参数值 | |
|---|---|---|
| 噪声系数 | 3dB | |
| 工作电压 | 5V | |
| 工作电流 | 225mA |
商品概述
MAAM-009560射频驱动放大器是一款砷化镓（GaAs）单片微波集成电路（MMIC），在超过20 dB的动态范围内展现出卓越的线性性能，并且采用无铅小型SOT-89表面贴装塑料封装，具有高增益特性。该器件采用单+5伏电源偏置，典型电流消耗为225 mA。 MAAM-009560采用异质结双极晶体管（HBT）工艺制造，以实现低电流和高线性度。该工艺采用全钝化处理，以提高性能和可靠性。
商品特性
- 在20 dB输入功率范围内，输出截点为+42 dBm
- 宽带操作
- 无铅SOT-89封装
- 无卤“绿色”模塑料
- 符合RoHS标准，兼容260℃回流焊
- 静电放电（ESD）等级为2级
