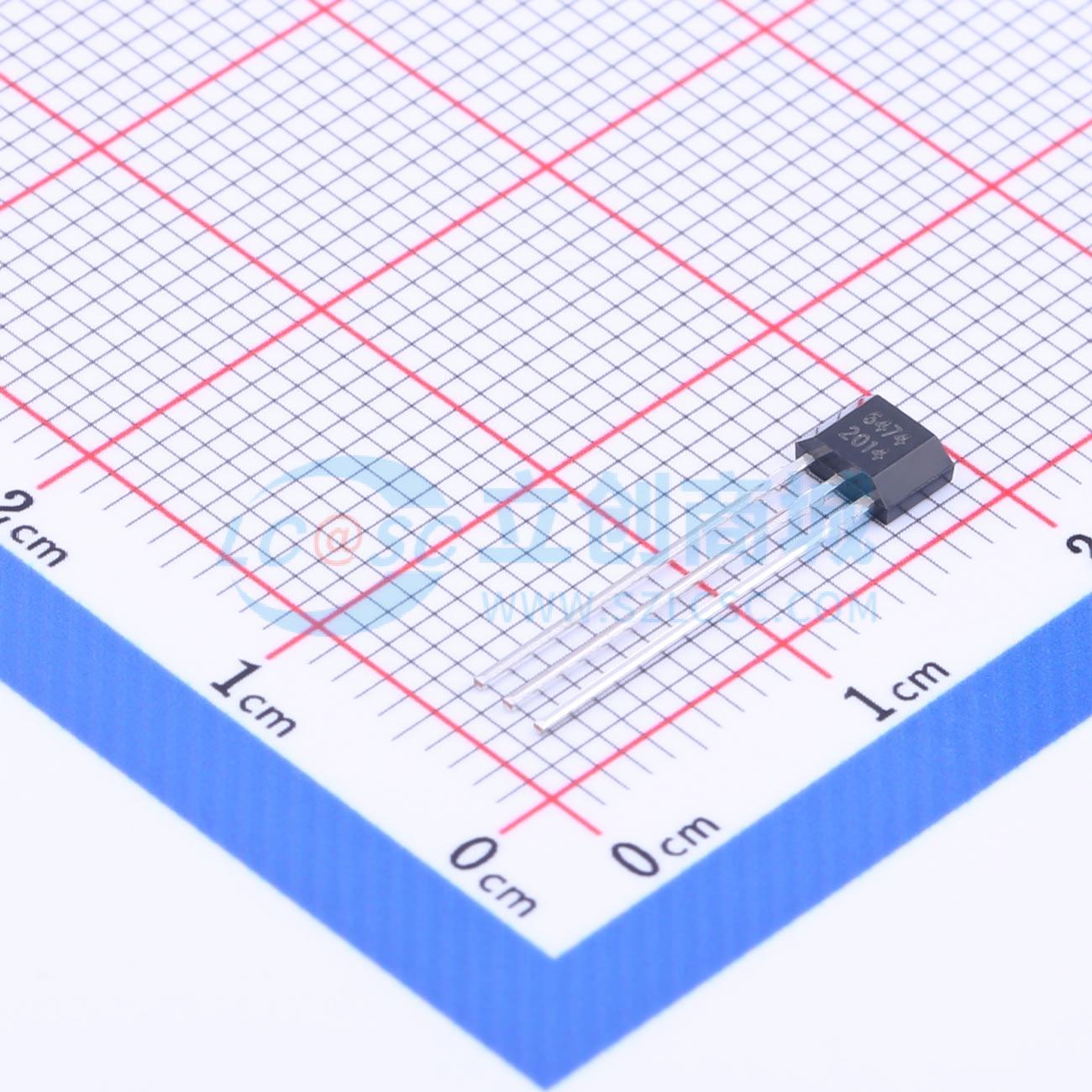

HX6474KUA
高灵敏度高耐压全极霍尔元件霍尔开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 计数,计转速,替代传统开关
- 品牌名称
- HUAXIN(华芯)
- 商品型号
- HX6474KUA
- 商品编号
- C558881
- 商品封装
- TO-92S
- 包装方式
- 袋装
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 全极型 | |
| 工作电压 | 2.5V~26V | |
| 工作电流 | 2.5mA | |
| 工作点(Gs) | 5mT~11mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | 3mT~9mT | |
| 输出类型 | 开路集电极 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置施密特触发器；反向电压保护 |
商品概述
HX6474全极性霍尔效应集成电路是由电源反接保护、内部电压稳压单元、霍尔电压发生器、差分放大器、施密特触发器和集电极开路输出级组成的磁敏传感器电路，其输入为磁感应强度，输出是一个数字电压信号。它是一种全磁极工作的磁敏电路，适合于矩形或者柱形磁体下工作。HX6474可以在 -40℃ ~ 125℃ 温度范围工作，电源电压工作范围从2.5V到26V，负载电流能力最高可达25mA。封装形式为SOT-23和TO-92S，均符合无卤素标准。
商品特性
- 采用先进的DMOS工艺
- 电源引脚上的反向偏置保护
- 电源电压范围宽，输出电流大
- 100%通过125℃ K温检测
- 开关速度快，无瞬间抖动
- 高频宽(0 ~ 100kHz)
- 高瞬态电压保护
- 良好的ESD静电性能 >4kV
- 寿命长、体积小、安装方便
应用领域
- 固态开关
- 限位开关
- 磁铁接近传感器
- 位置传感器
- 速度传感器
