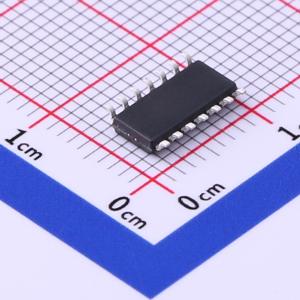

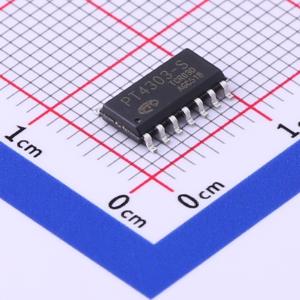

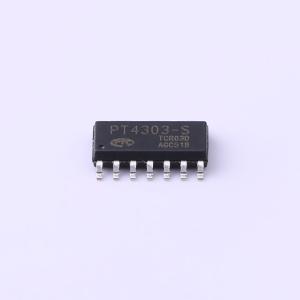

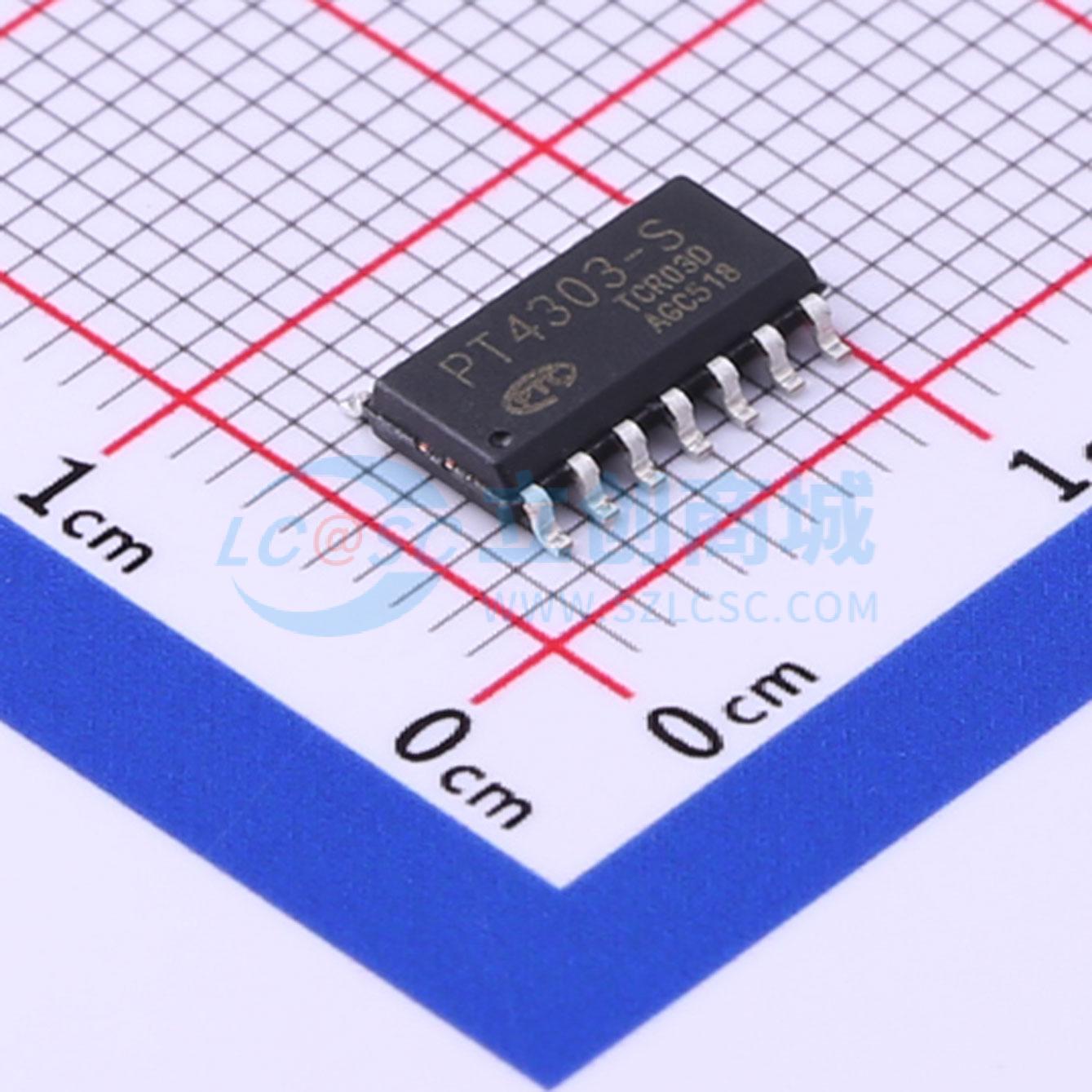

温馨提醒：图片仅供参考，商品以实物为准
PT4303-S-TP
PT4303-S-TP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- PTC(普诚)
- 商品型号
- PT4303-S-TP
- 商品编号
- C559020
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 250MHz~500MHz | |
| 接口类型 | - | |
| 工作电压 | 2.4V~5.5V | |
| 应用领域 | RKE | |
| 输出功率 | - | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | - | |
| 灵敏度 | -110dBm | |
| 接收电流 | 2.7mA | |
| 典型应用频率 | 433.92MHz；315MHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 接收器 | |
| 功能特性 | - |
商品概述
PT4303是一款适用于315/433.92 MHz频段的低功耗超外差式OOK/ASK接收器。它集成度高，仅需少量外部元件。PT4303由低噪声放大器（LNA）、下变频混频器、带集成压控振荡器（VCO）和环路滤波器的片上锁相环（PLL）、OOK/ASK解调器、数据滤波器、数据限幅比较器和片上稳压器组成。PT4303还采用了离散单步自动增益控制（AGC），以扩展接收到的射频信号的动态范围。 PT4303采用14引脚SOP封装，工作温度范围为-40℃至+85℃。
商品特性
- 超低功耗：全功能运行时电流为2.7 mA（315 MHz）
- 外部元件少
- 灵敏度极佳，可达-110 dBm（315 MHz时的峰值ASK信号电平）
- 电源电压范围为2.4至5.5 V
- 频率范围为250 MHz至500 MHz
- 数据速率高达10 Kb/s
应用领域
- 汽车远程无钥匙进入系统（RKE）
- 远程控制
- 车库门和大门开启器
- 适用于符合欧洲ETSI-300-220或北美FCC（第15部分）监管标准的应用
