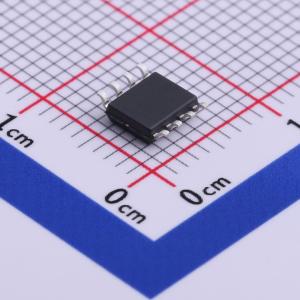

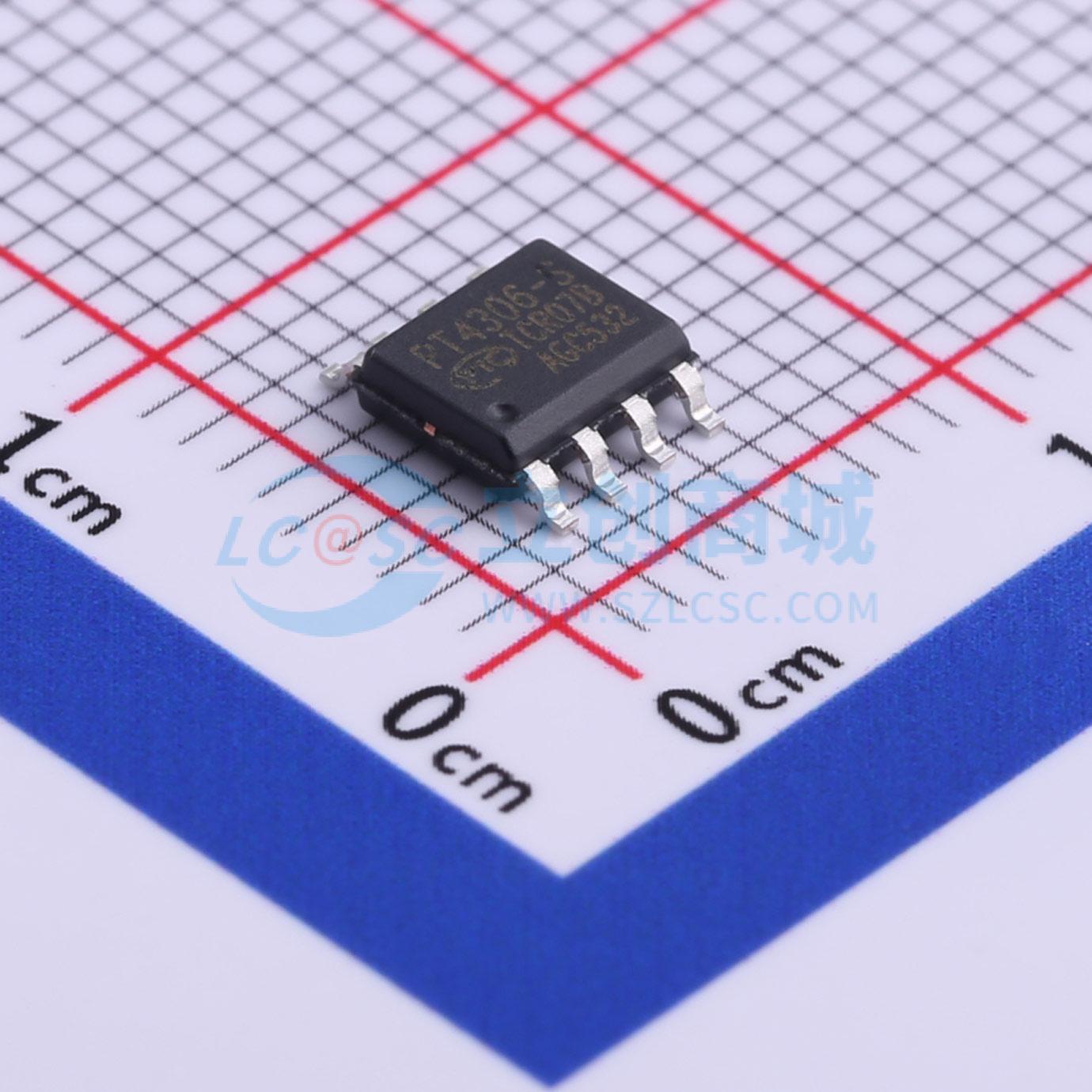

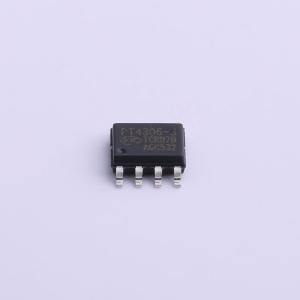

PT4306-SO-TP
PT4306-SO-TP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- PTC(普诚)
- 商品型号
- PT4306-SO-TP
- 商品编号
- C559021
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.273克(g)
商品参数
参数完善中
商品概述
PT4306是一款紧凑型、完全集成的OOK/ASK接收器，适用于433.92 MHz频段，具备±4 KV ESD（HBM）和±1 KV ESD（CDM）保护功能，仅需少量外部元件。PT4306由低噪声放大器（LNA）、镜像抑制混频器（IRM）、内置通道选择滤波器（CSF）、OOK/ASK解调器、数据滤波器和数据限幅比较器组成。本地振荡器（LO）子系统集成了单片压控振荡器（VCO）、÷32反馈分频器、环路滤波器和快速启动参考振荡器，构成了适用于单通道应用的完整基于锁相环的频率合成器。PT4306采用8引脚SOP封装，工作温度范围为–40至+85 ℃。
商品特性
- 在433.92 MHz下正常工作电流为4.6 mA
- 仅需少量外部元件
- 灵敏度可达–112 dBm（峰值ASK信号电平）
- 电源电压范围：2.4至5.5 V
- 支持最高10 Kb/s的数据速率
- 具备自动增益控制，输入动态范围宽
- 镜像抑制比为25 dB
- ESD保护等级高达±4 KV HBM、±400 V MM和±1 KV CDM
应用领域
- 汽车远程无钥匙进入系统（RKE）
- 远程控制
- 车库门和大门开启器
- 适用于必须遵循欧洲ETSI - 300 - 220或北美FCC（第15部分）监管标准的应用。
