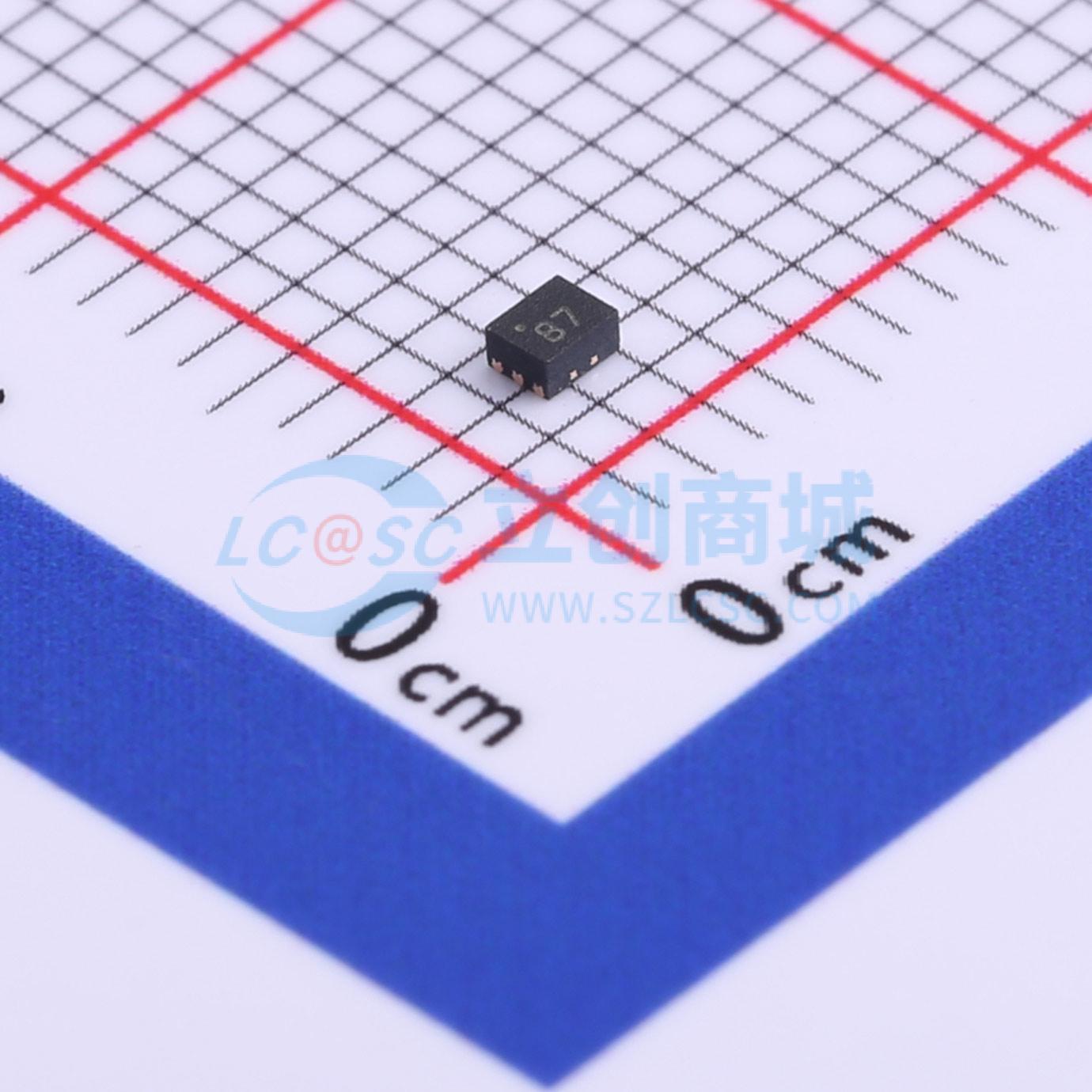

温馨提醒：图片仅供参考，商品以实物为准
MAAM-011206-TR1000
宽带达林顿放大器 DC - 15 GHz
- 描述
- MAAM-011206 是一款多功能的 DC - 15 GHz 达林顿放大器，具有 13.5 dB 的典型增益和 18 dBm 的输出功率。输入和输出完全匹配到 50 Ω，典型回波损耗 >10 dB。反向隔离 >21 dB。通过单个偏置电压 Vpp（+3V 到 +5V）即可实现功能操作。
- 品牌名称
- MACOM
- 商品型号
- MAAM-011206-TR1000
- 商品编号
- C559058
- 商品封装
- TDFN-6-EP(1.2x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.154克(g)
商品参数
参数完善中
商品概述
MAAM-011206是一款多功能的达林顿放大器，工作频率范围为直流至15 GHz，典型增益为13.5 dB，输出功率为18 dBm。输入和输出均完全匹配至50 Ω，典型回波损耗大于10 dB。三阶线性度（OIP3）典型值为28 dBm，反向隔离度大于21 dB。通过+3V至+5V的单偏置电压VDD即可实现功能运行。 在VDD和引脚6之间连接一个外部电阻，可实现单偏置操作，无需负偏置。 MAAM-011206采用无引脚的1.5×1.2 mm塑料SMT封装，与标准的贴装设备兼容。它采用砷化镓（GaAs）工艺制造，具有全钝化层，可提高性能和可靠性。 该器件非常适合多种应用，如本振（LO）驱动器、增益模块和射频驱动级。
商品特性
- 增益：在6 GHz时为13.5 dB
- 输出P1dB：在6 GHz时为18 dBm
- 噪声系数：在6 GHz时为4.5 dB
- 单偏置操作，电流可调
- 无铅1.5×1.2 mm 6引脚TDFN塑料封装
- 无卤素“绿色”模塑料
- 符合RoHS标准
应用领域
- 本振（LO）驱动器
- 增益模块
- 射频驱动级
