MAAL-011134-TR3000

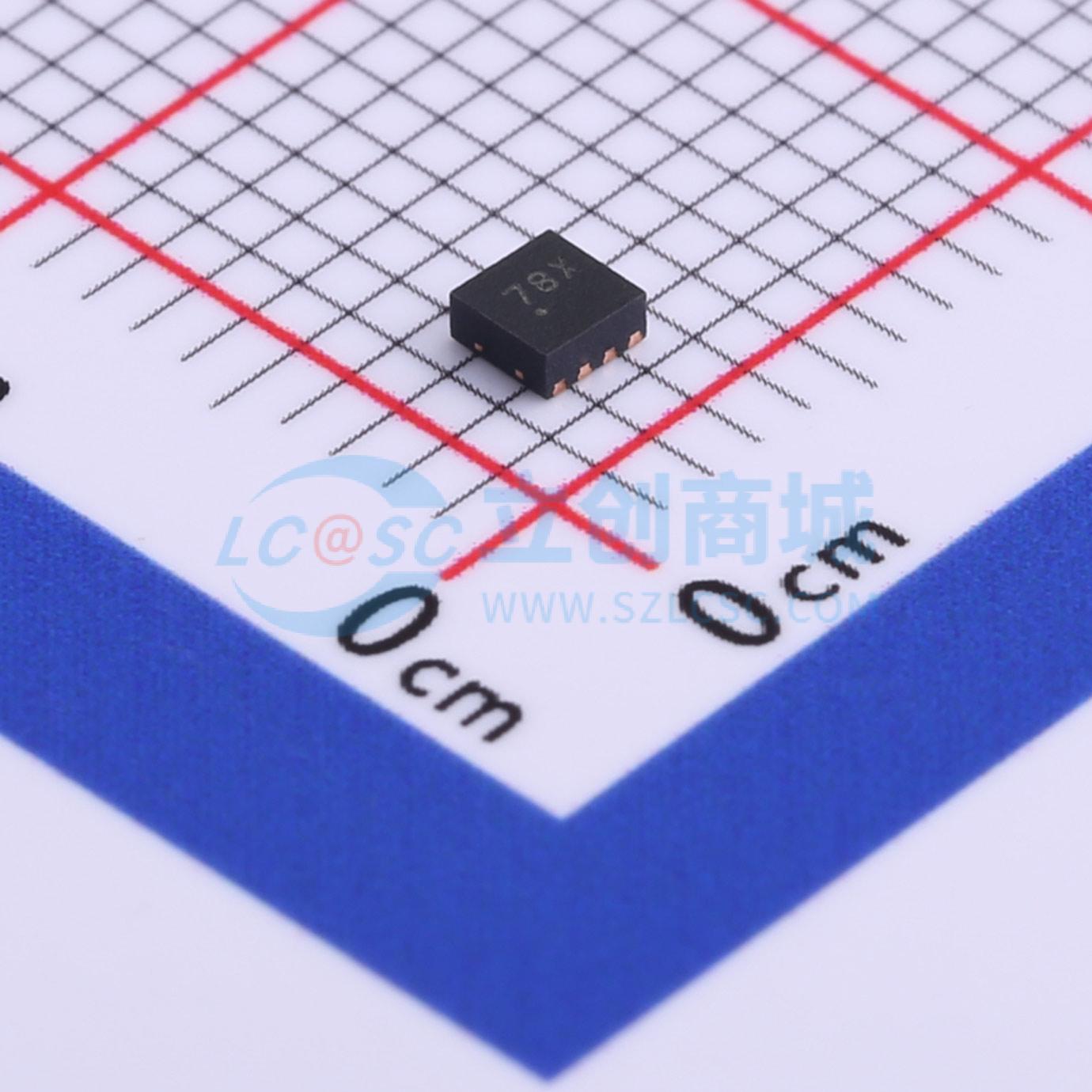

MAAL-011134是一款高动态范围、单级MMIC LNA，设计工作频率范围为700 MHz - 6 GHz，采用无铅2 mm 8-LD PDFN塑料封装。该放大器具有超低噪声系数、高增益和出色的线性度。在50 Ω环境和2 V电压下，该器件在2.4 GHz时的噪声系数小于0.5 dB，增益为24 dB，OIP3超过33 dBm。

这款低噪声放大器集成了有源偏置电路，可直接连接2 V或5 V偏置，最大程度减少了温度和工艺变化的影响。偏置电流由外部电阻设置，因此用户可以根据应用需求定制功耗。VBIAS可作为使能引脚，在工作期间对器件进行上电和断电操作。

MAAL-011134非常适合2.4 GHz和5.8 GHz的802.11多模式应用。其高增益、低噪声系数和快速开关速度使其非常适合4 x 4 MIMO 802.11ac应用。

• 700 MHz - 6 GHz低噪声放大器
• 低噪声系数：在5.8 GHz时为0.9 dB
• 高增益：在5.8 GHz时为17.7 dB
• 高线性度OIP3：在5.5 GHz时为34 dBm
• 单电压偏置：3 - 5 V
• 集成有源偏置电路
• 电流可调：30 - 80 mA
• 快速开关速度：< 200 ns
• 无铅2 mm 8-LD PDFN封装
• 无卤“绿色”模塑料
• 符合RoHS标准

• 2.4 GHz和5.8 GHz的802.11多模式应用
• 4 x 4 MIMO 802.11ac应用
