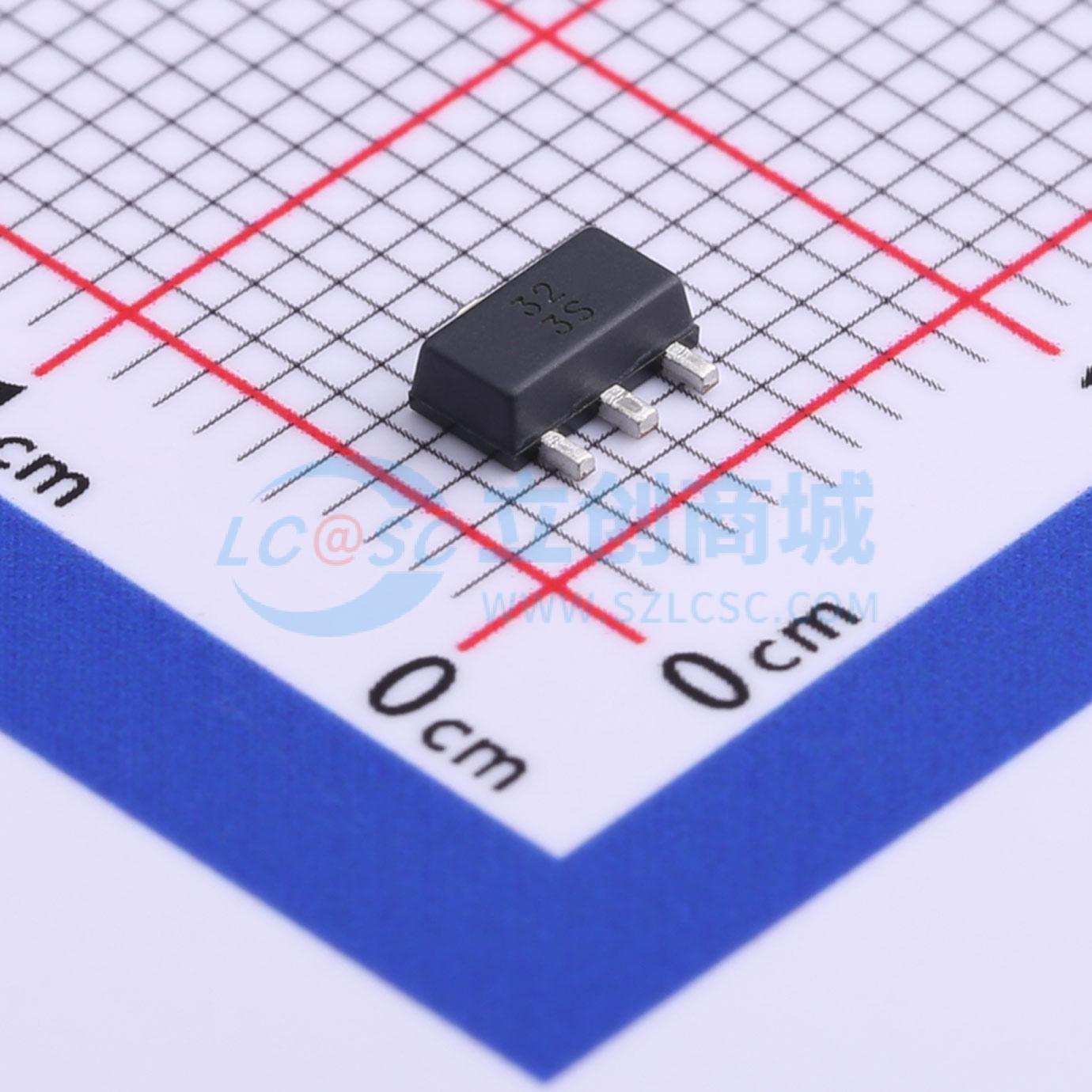

温馨提醒：图片仅供参考，商品以实物为准
MAAM-009286-TR3000
250-4000 MHz RF驱动放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAAM-009286 RF驱动放大器是一款GaAs MMIC，具有出色的线性度和高增益，采用无铅SOT-89表面贴装塑料封装。宽带操作范围为250至4000 MHz，通过外部匹配组件实现最佳性能。
- 品牌名称
- MACOM
- 商品型号
- MAAM-009286-TR3000
- 商品编号
- C559052
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.087克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 250MHz~4GHz | |
| 增益 | 15.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 噪声系数 | 3.5dB | |
| 工作电压 | 5V | |
| 工作电流 | 155mA |
商品概述
MAAM-009286射频驱动放大器是一款砷化镓（GaAs）单片微波集成电路（MMIC），采用无铅SOT-89表面贴装塑料封装，具有出色的线性度和高增益。如PCB布局所示，通过使用外部匹配元件，可在250至4000 MHz范围内实现宽带运行。为了在不同中心频率下优化性能，可能需要使用不同的元件值。该器件采用单路+5伏电源偏置，典型电流消耗为155 mA。 MAAM-009286采用异质结双极晶体管（HBT）工艺制造，实现了低电流和高线性度。该工艺采用全钝化处理，提高了性能和可靠性。
商品特性
- 输出三阶交调截点（IP3）为+42 dBm
- 宽带运行
- 无铅SOT-89封装
- 无卤“绿色”模塑料
- 符合RoHS标准，可承受260℃回流焊
- 静电放电（ESD）等级为2级
