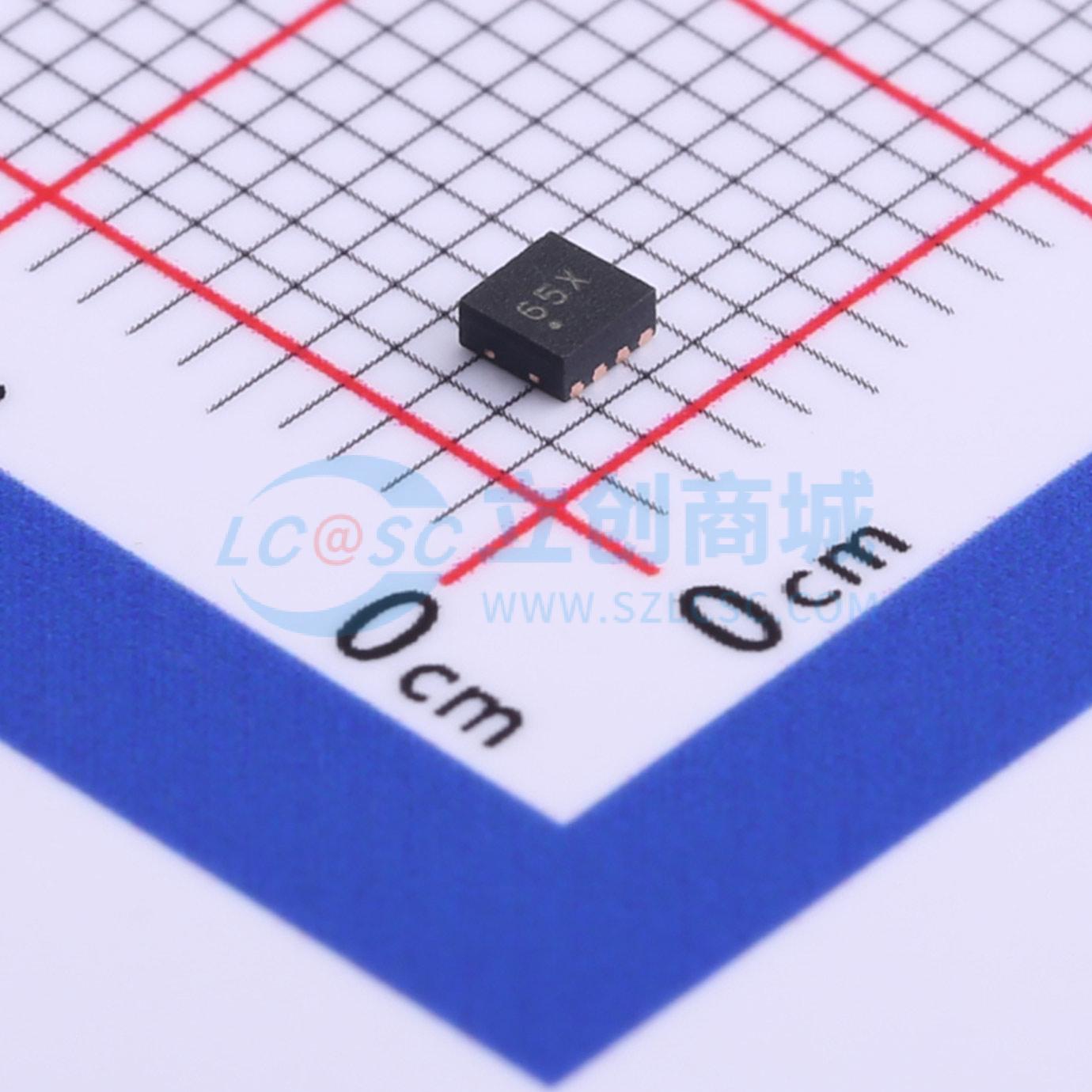

温馨提醒：图片仅供参考，商品以实物为准
MAAL-011078-TR1000
700 MHz - 6 GHz 低噪声放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAAL-011078 是一款高动态范围、单级 MMIC 低噪声放大器，具有超低噪声系数、高增益和优良的线性度。该放大器设计用于700 MHz至6 GHz的工作频率范围，采用无铅2 mm 8引脚PDFN塑料封装。
- 品牌名称
- MACOM
- 商品型号
- MAAL-011078-TR1000
- 商品编号
- C559045
- 商品封装
- DFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频低噪声放大器 | |
| 工作电压 | 3V~5V | |
| 工作电流 | 50mA | |
| 增益 | 21dB | |
| P1dB | 17.5dBm | |
| 噪声系数 | 0.35dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 频率 | 700MHz~6GHz | |
| 输入回波损耗 | 18dB | |
| 输出回波损耗 | 16dB | |
| IP3 | 33.4dBm |
商品概述
MAAL-011078是一款高动态范围、单级MMIC低噪声放大器（LNA），具有超低噪声系数、高增益和出色的线性度。该放大器设计工作频率范围为700 MHz至6 GHz，采用无铅2 mm 8引脚PDFN塑料封装。
这款低噪声放大器集成了有源偏置电路，可直接连接3 V或5 V偏置电压，并最大程度减少温度和工艺变化的影响。偏置电流由外部电阻设置，因此用户可以根据应用需求定制功耗。VBIAS可作为使能引脚，在工作期间对器件进行上电和断电操作。
在50 Ω环境和3 V电源下，MAAL-011078在2.6 GHz频率下的噪声系数为0.5 dB，增益为22 dB，输出三阶截点（OIP3）超过33 dBm。它非常适合5G和4G蜂窝基础设施以及Wi-Fi应用。
商品特性
- 低噪声系数：在1.9 GHz时为0.35 dB，在2.6 GHz时为0.50 dB
- 高增益：在2.6 GHz时为22 dB，在6.0 GHz时为15 dB
- 高线性度：OIP3为33 dBm
- 单电压偏置：3 - 5 V
- 集成有源偏置电路
- 电流可调范围为30 - 80 mA
- 无铅2 mm 8引脚PDFN封装
- 无卤“绿色”模塑料
- 符合RoHS标准，可承受260℃回流焊
应用领域
- 5G和4G蜂窝基础设施
- Wi-Fi应用
