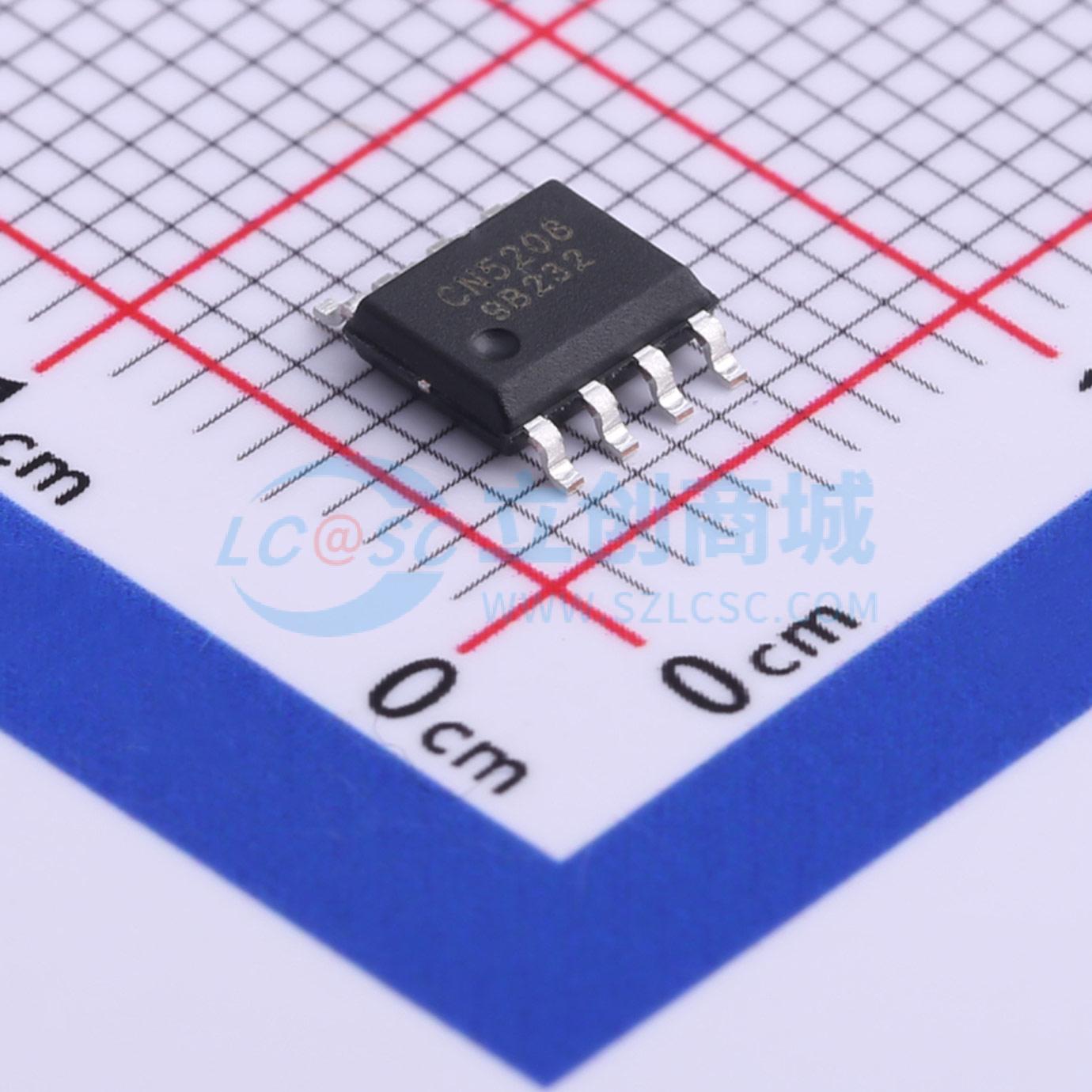

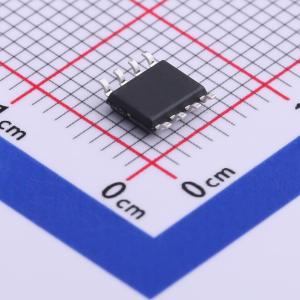

温馨提醒：图片仅供参考，商品以实物为准
CN5208
CN5208 PWM降压DC-DC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CN5208是一款开关模式PWM降压DC-DC控制器,使用少量外部组件。它在广泛的输入电压范围内（4.8V至32V）实现高达5A的连续输出电流,内部设置的输出电压为5V,具有1%的精度。高开关频率（550KHz）允许使用小型外部组件。轻载时采用脉冲跳跃模式以提高效率。此外,低工作电流和低压差模式使CN5208适用于电池供电系统。
- 品牌名称
- CONSONANCE(上海如韵)
- 商品型号
- CN5208
- 商品编号
- C559038
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.8V~32V | |
| 输出电压 | 5V | |
| 输出电流 | 5A | |
| 开关频率 | 550kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 460uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 固定 |
