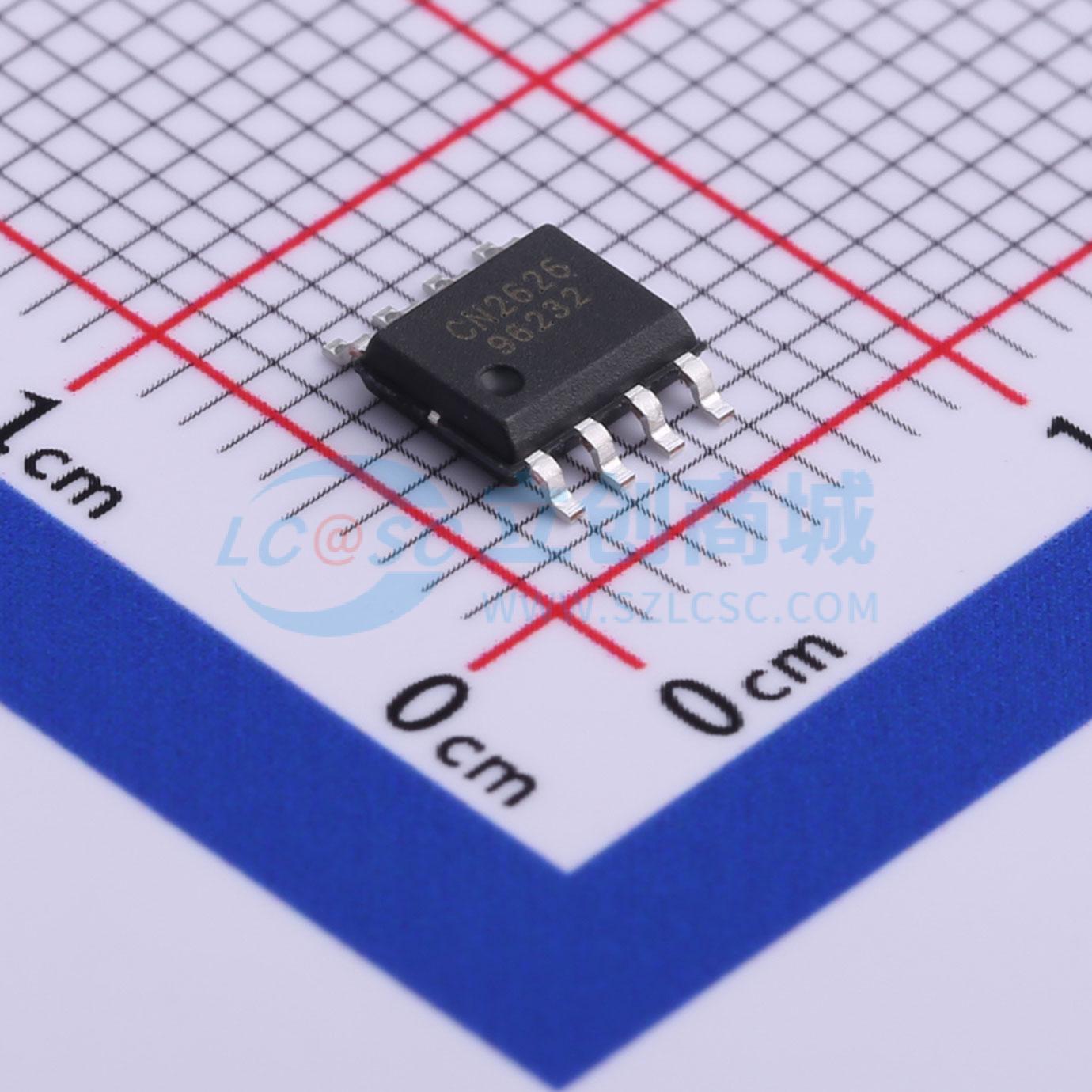

CN2626

输入6V 输出3.3V 1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CN2626是低噪声的线性电压调制集成电路，最大输出电流可以达到1A。在输入电压从2.7V到6V之间可保持稳定的电压输出。 CN2626采用固定输出电压，分别有2.5V，3.0V，3.1V，3.3V，4.0V和5V。
品牌名称: CONSONANCE(上海如韵)
商品型号: CN2626
商品编号: C559034
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.111克(g)

商品参数

商品概述

CN2626是低噪声的线性电压调制集成电路，最大输出电流可以达到1A。在输入电压从2.7V到6V之间可保持稳定的电压输出。 CN2626采用固定输出电压，分别有2.5V，3.0V，3.1V，3.3V，4.0V和5V。芯片内部高精度的基准电压，误差放大器和分压电阻网络保证了输出电压精度在±1%以内。CN2626在输出滤波电容低至1uF时仍能保持稳定。保护措施包括芯片温度调制，输出短路保护，恒流工作模式，高速输出过流保护和输出到输入反向电流保护。为防止芯片温度过高，CN2626采用温度调制而不是温度保护。芯片内部的功率管理电路在芯片的结温超过130°C时自动降低输出电流，这个功能可以使用户最大限度的利用芯片的功率处理能力，不用担心芯片过热而损坏芯片或者外部元器件。 CN2626是一个电压源，但是具有恒流模式，恒流模式设置了最大输出电流。恒流电流可通过ICC管脚的电阻设置，可设置范围是30毫安到1.05A。所以通过正确设置恒流电流，CN2626可以作为恒流源使用。

商品特性

输入电压范围：2.7V到6V
固定输出电压
输出电压精度：±1%
最大输出电流：1安培
电源抑制比：53dB@10kHz
工作电流：410μA@VIN = 3.7V
输入电源关断电流：1.7μA@VIN = 3.7V
芯片内部软启动功能
输出滤波电容可低至1uF
具有恒流工作模式
输出短路电流：恒流电流的10%
芯片内部过流保护功能
输出到输入反向电流保护
采用温度调制功能
采用eSOP8封装
产品无铅，满足rohs，不含卤素

应用领域

音响系统
无线网络设备
通讯设备
数字电路供电应用
电压调制电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	53dB@(10kHz)
	压差	300mV@(1A)

	属性	参数值
	静态电流(Iq)	25uA
	噪声	-
	特性	带使能；软启动；过流保护；反接保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
