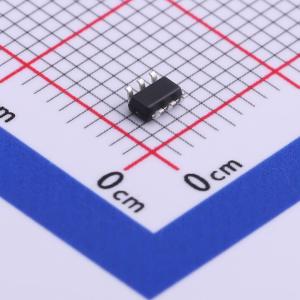

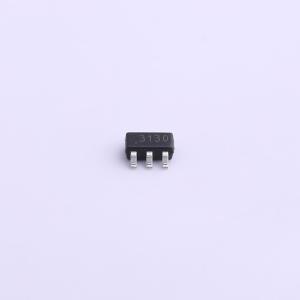

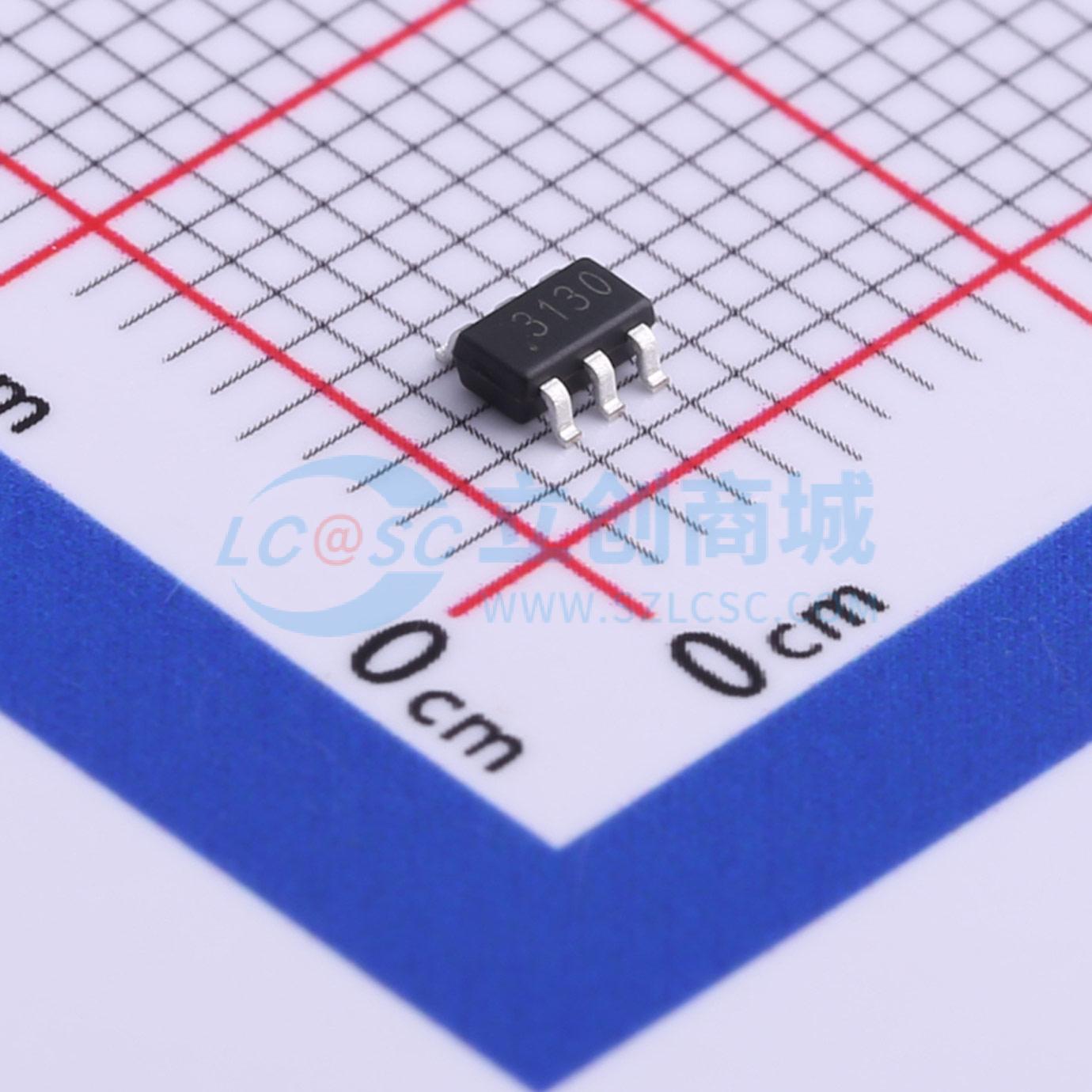

CN3130

可用太阳能板供电的纽扣电池充电管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CN3130是可以用太阳能板供电的可充电纽扣电池充电管理芯片。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。内部的充电电流自适应模块能够根据输入电源的电流输出能力自动调整充电电流，可最大限度地利用输入电源的电流输出能力，适合利用太阳能板等电流输出能力有限的电源供电的应用。
品牌名称: CONSONANCE(上海如韵)
商品型号: CN3130
商品编号: C559033
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

CN3130是可以用太阳能板供电的可充电纽扣电池充电管理芯片。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。内部的充电电流自适应模块能够根据输入电源的电流输出能力自动调整充电电流，可最大限度地利用输入电源的电流输出能力，适合利用太阳能板等电流输出能力有限的电源供电的应用。CN3130只需要极少的外围元器件，适合于便携式应用的领域。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充电电压为3.3V，也可以通过一个外部的电阻向上调节，适合纽扣式锂锰电池，磷酸铁锂电池和锂电池的充电应用。充电电流通过一个外部电阻设置。当输入电压掉电时，CN3130自动进入低功耗的睡眠模式，此时电池的电流消耗小于3微安。其它功能包括输入电压过低锁存，自动再充电以及充电状态指示等功能。CN3130采用6管脚SOT23封装(SOT23 - 6)。

商品特性

能根据输入电压源的电流输出能力自动调整充电电流
可利用太阳能板等输出电流能力有限的电压源供电
适合纽扣式锂锰电池，磷酸铁锂电池和锂电池的充电应用
输入电压范围：3.9V到6V
片内功率晶体管
不需要外部阻流二极管和电流检测电阻
恒压充电电压3.3V，也可通过一个外部电阻向上调节
可作为电压源使用
内部软启动电路
为了激活深度放电的电池和减小功耗，在电池电压较低时采用涓流充电模式
可设置的恒流充电电流范围10mA到300mA
采用恒流/恒压/恒温模式充电，既可以使充电电流最大化，又可以防止芯片过热
电源电压掉电时自动进入低功耗的睡眠模式
充电状态指示输出
C/10充电结束检测
自动再充电
封装形式SOT23 - 6
产品无铅，满足rohs，不含卤素

应用领域

穿戴设备
智能家居
医疗设备
计算器
水表，燃气表，电表等
测量仪器，传感器等

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.9V~6V
	最大充电电流	300mA
	充电饱和电压	3.3V

	属性	参数值
	电池类型	磷酸铁锂电池；锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	3uA
