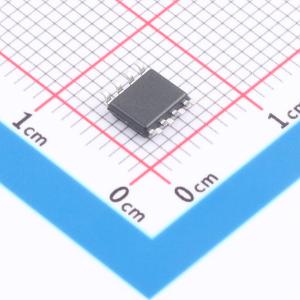

温馨提醒：图片仅供参考，商品以实物为准
AMC1200SDUBR(TOKMAS)
精密隔离放大器，适用于分流电阻电流测量，具备系统级诊断功能，抗磁干扰能力强
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 全差分拓扑；片内斩波稳定放大器；隔离式ΔΣ(Sigma-Delta)调制器.支持线性输入范围更宽。初始增益精度更高，高出约10倍，在初始失调电压上更优异，温漂极低，在极端温度下精度更稳定，带宽显著更高310KHz，高出3倍多，面对高频文波电流，短路故障时的瞬间突变，采样结果更保真，失真更小，支持更高工作温度上限，适合更严苛的工业、汽车级环境，同时支持3.3V和5V供电兼容性更强
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- AMC1200SDUBR(TOKMAS)
- 商品编号
- C54582184
- 商品封装
- SOP-8-NB
- 包装方式
- 编带
- 商品毛重
- 0.2935克(g)
商品参数
参数完善中
商品概述
AMC1200SDUBR是一款精密隔离放大器，其输出与输入电路通过一个对磁干扰具有高抗性的隔离屏障分隔开来。根据VDE V 0884 - 17和UL1577标准，该屏障经认证可提供高达5kVRMS或3kVRMS的加强或基本电气隔离。与隔离电源配合使用时，这款隔离放大器可分隔系统中在不同共模电压水平下运行的部分，并保护低电压部分免受损坏。
AMC1200SDUBR的输入针对直接连接到分流电阻器或其他低电压信号源进行了优化。该器件的出色性能支持精确的电流控制，从而实现系统级的节能。集成的高端电源电压缺失检测和输入共模过电压检测功能简化了系统级设计和诊断。
AMC1200SDUBR的工作温度范围为 - 40°C至 + 125°C。
商品特性
- 针对使用分流电阻进行电流测量优化的±250mV输入电压范围
- 低失调误差和漂移：±0.3mV（最大值），±0.9µV/°C（最大值）
- 固定增益：8
- 低增益误差和漂移：±0.5%（最大值），±30ppm/°C（最大值）
- 低非线性和漂移：0.03%，±1.5ppm/°C（典型值）
- 两侧均可在3.3V至5V电压下工作
- 系统级诊断功能
- 安全相关认证：根据DIN VDE V 0884 - 17: 2021 - 10标准，具备4243VPK基本隔离；根据UL1577标准，1分钟3.0kVRMS隔离
- 高共模瞬态抗扰度：150kV/µs（典型值）
应用领域
- 基于分流电阻的电流检测应用于：
- 电机驱动器
- 变频器
- 不间断电源
