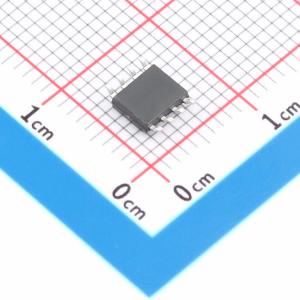

温馨提醒：图片仅供参考，商品以实物为准

OPA2202M/TR-HG

高压、低噪声、高精度运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 48V, Low Noise, Precision Operational Amplifiers
品牌名称: HGSEMI(华冠)
商品型号: OPA2202M/TR-HG
商品编号: C54582131
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.35216克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	2
	单电源电压	4.5V~48V
	双电源电压(Vee~Vcc)	2.25V~24V；-24V~-2.25V
	输入失调电压(Vos)	100uV
	输入失调电压温漂(Vos TC)	1uV/℃
	增益带宽积(GBW)	1.1MHz
	压摆率(SR)	0.8V/us

	属性	参数值
	共模抑制比(CMRR)	110dB
	输入电压噪声密度(eN)	22nV/√Hz@10kHz
	输入偏置电流(Ib)	20pA
	静态电流(Iq)	150uA
	输出电流	40mA
	输入失调电流(Ios)	10pA
	工作温度	-40℃~+125℃

商品概述

OPAx202系列（包括OPA202、OPA2202和OPA4202）是新一代高电压（48V）、低噪声、精密运算放大器。这些器件提供了卓越的直流精度和交流性能，包括低失调电压（最大±100 μV）、低漂移（±1 μV/°C）、1.1 MHz带宽以及10 kHz时22 nV/√Hz的输入电压噪声密度。其独特特性，例如差分输入电压范围可扩展至负电源轨、高输出电流（±40 mA）以及高达1 nF的高容性负载驱动能力，使其成为适用于高压工业应用的高性能运算放大器。

OPAx202系列的稳健设计为电路设计者带来了易用性：集成了射频/电磁干扰抑制滤波器、在过驱条件下无相位反转以及高静电放电保护。OPAx202针对+4.5 V（±2.25 V）至+48 V（±24 V）的宽电源电压范围和-40°C至+125°C的扩展温度范围进行了优化。

OPA202（单通道）提供SOT-23-5和SOP-8封装。OPA2202（双通道）提供SOP-8、DFN-8和MSOP-8封装。四通道OPA4202提供SOP-14和TSSOP-14封装。

商品特性

宽电源范围：±2.25 V至±24 V，4.5 V至48 V
低失调电压：最大±100 μV
低失调电压漂移：±1 μV/°C
带宽：1.1 MHz GBW
压摆率：0.8 V/μs
低噪声：10 kHz时为22 nV/√Hz
高共模抑制比：110 dB
低偏置电流：±20 pA
输入集成电磁干扰/射频干扰滤波器

应用领域

高边和低边电流检测
模拟输入和输出模块
ADC驱动和参考缓冲放大器
电源交付
测试测量设备
