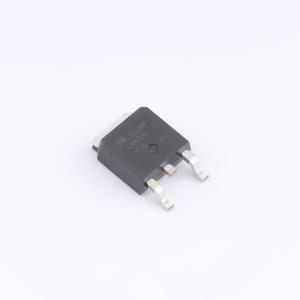

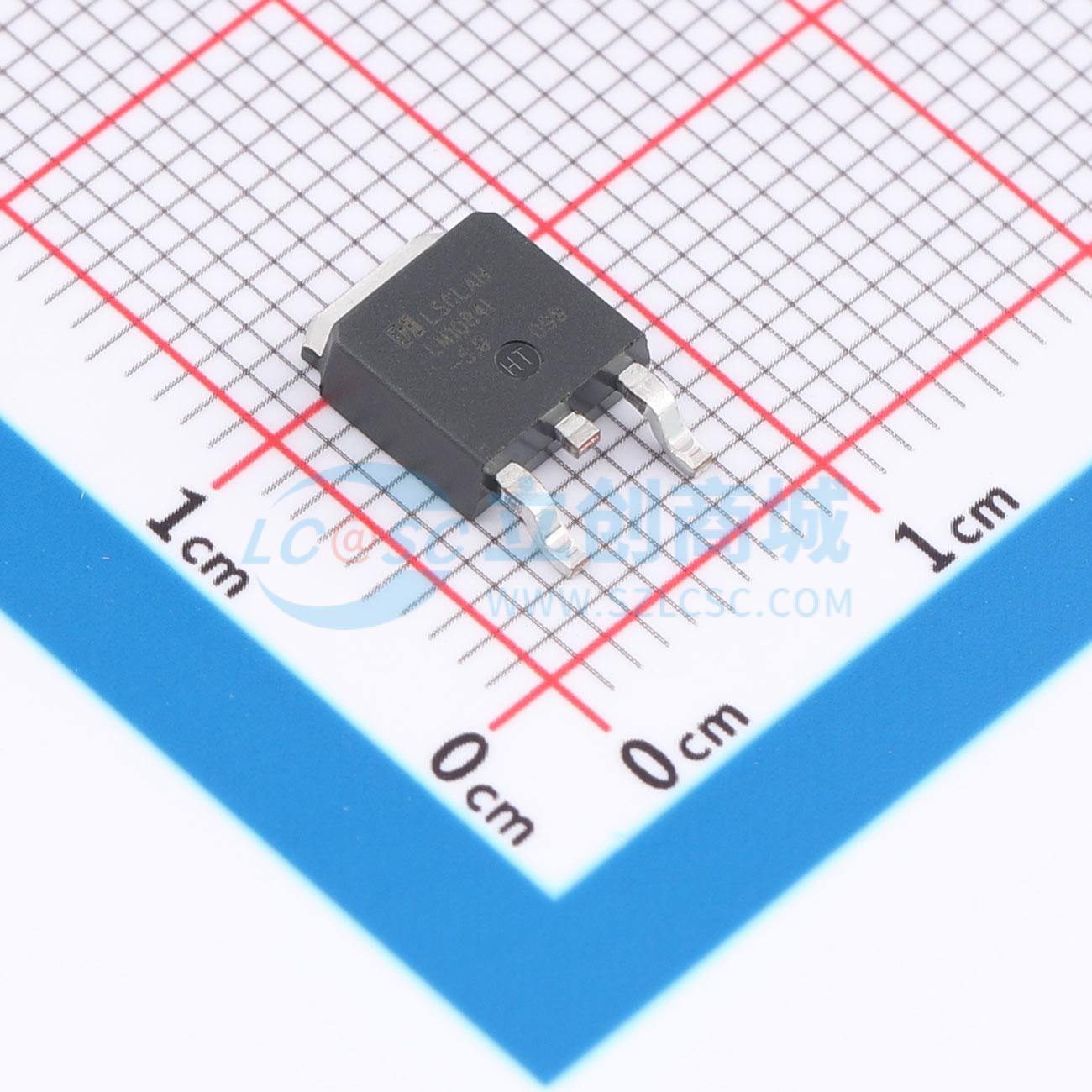

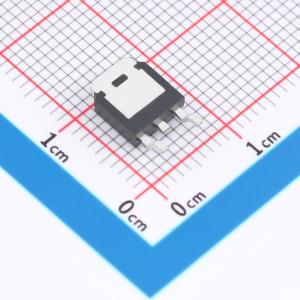

LM1084IDT-5.0/TR-HG

正电压输出的低压降三端线性稳压电路，有固定和可调版本，具备过热保护和限流功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款正电压输出的低压降三端线性稳压电路，在 5A 输出电流下压降为1.5V
品牌名称: HGSEMI(华冠)
商品型号: LM1084IDT-5.0/TR-HG
商品编号: C54582132
商品封装: TO-252-2
包装方式: 编带
商品毛重: 0.60072克(g)

商品参数

商品概述

LM1084是一款正电压输出的低压降三端线性稳压电路，在5A输出电流下压降为1.5V。LM1084分为固定电压输出版本和可调电压输出版本，固定输出电压为1.5V、1.8V、2.5V、3.3V和5.0V，可调版本的电压精度为1.5%。LM1084内部有过热保护和限流电路，适用于各类电子产品。它是一个低压差调整器，稳压调整管由一个PNP驱动的NPN管组成，电压差定义为：VDROP = VBE + VSAT。LM1084有固定和可调两个版本，输出电压可以是1.5V、1.8V、2.5V、3.3V和5.0V。片内过热切断电路提供了过载和过热保护。为确保LM1084的稳定性，需要一个至少22μF钽输出电容，电容值可根据实际应用需要随输出负载和温度变化而改变，通常线性调整器的稳定性随输出电流增加而降低。

商品特性

固定输出电压为1.5V、1.8V、2.5V、3.3V、5.0V，可调版本的电压精度为1.5％
低压差电压：5A输出电流时仅为1.5V压差
限流电流：6.5A
过热保护功能
线性调整率：0.015%（可调版本：典型值）
负载调整率：0.1%（可调版本：典型值）
温度范围：-40 ~ 125°C (TO252:-40~85°C)

应用领域

高效线性调整器
开关电源的后置稳压器
电池充电器
微处理器电源
台式电脑、RISC和内置处理器电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	12V
	输出电压	5V
	输出电流	5A
	压差	1.45V@(5A)

	属性	参数值
	静态电流(Iq)	5mA
	功能特性	过流保护；热关断
	工作温度	-40℃~+85℃
	输出类型	固定
	输出通道数	1
