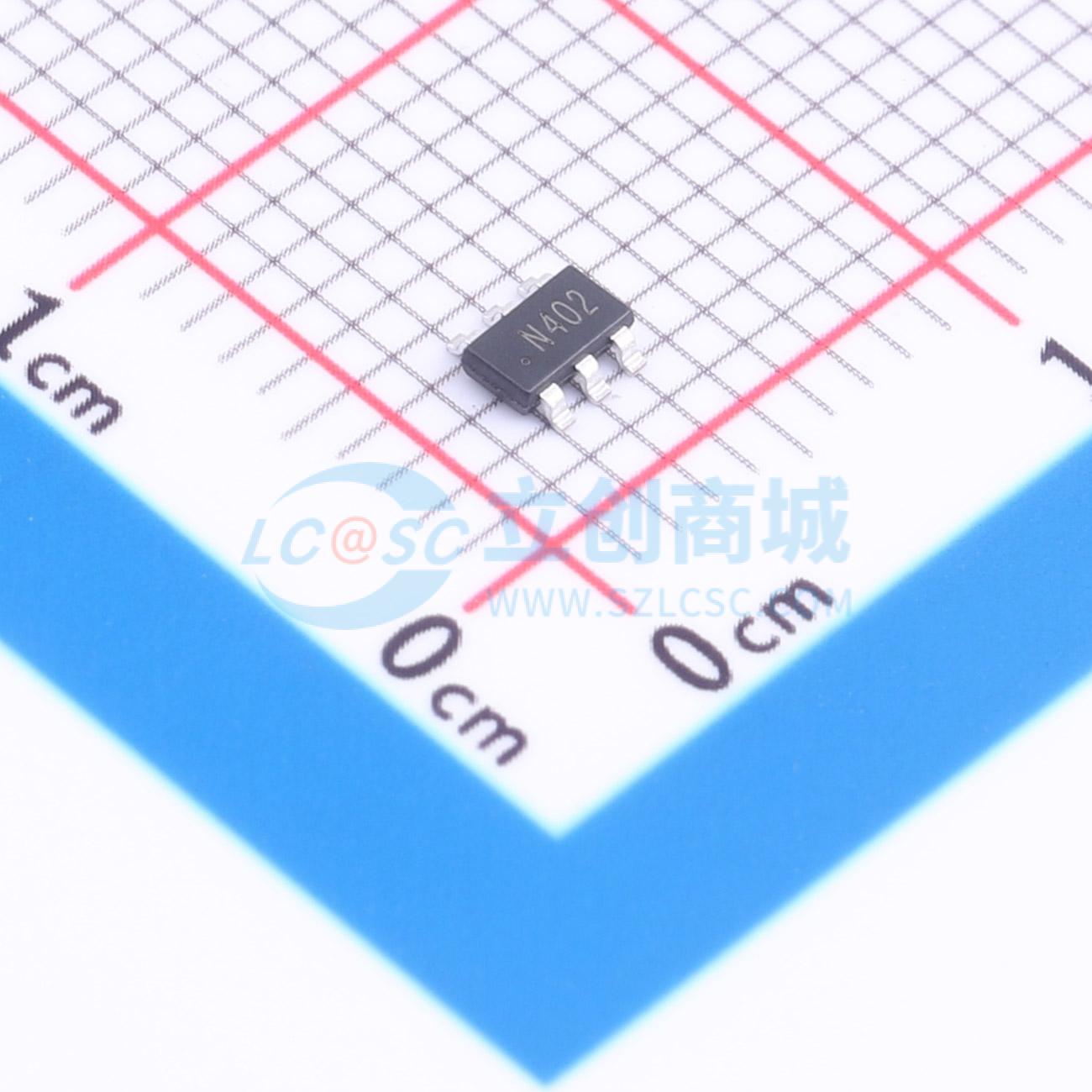

温馨提醒：图片仅供参考，商品以实物为准

SGM61230XTN(TOKMAS)

高效同步降压转换器，内置低导通电阻开关，具备输入欠压锁定、过流保护等功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 功能类型：降压型工作电压：4.5V~28V 输出电流：3A 开关频率：500kHz
品牌名称: Tokmas(托克马斯)
商品型号: SGM61230XTN(TOKMAS)
商品编号: C54582191
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.0369克(g)

商品参数

商品概述

SGM61230是一款同步降压调节器IC，它将COT控制、上管和下管开关集成在同一芯片上，以最小化开关转换损耗和传导损耗。凭借超低的RDS(ON)功率开关和专有的COT控制，该调节器IC可以同时实现最高效率和最高开关频率，从而最小化外部电感和电容的尺寸，进而实现最小的解决方案占位面积。由于SGM61230 IC的高度集成，基于该调节器IC的应用电路相当简单。对于目标应用规格，只需选择输入电容CIN、输出电容COUT、输出电感L和反馈电阻（R1和R2）。

商品特性

内部开关（上管/下管）的低RDS(ON)为80mΩ/40mΩ，3.0A
输入电压范围为4.5 - 28V
高效同步模式
内部软启动限制浪涌电流
过流保护
带打嗝功能的输出短路保护
热关断
采用TSOT23 - 6封装

应用领域

便携式导航设备
机顶盒
便携式电视
液晶电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	开关频率	500kHz
	工作温度	-40℃~+85℃
	同步整流	是
	输出通道数	1

	属性	参数值
	拓扑结构	降压式
	静态电流(Iq)	140uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	过流保护；打嗝限流
