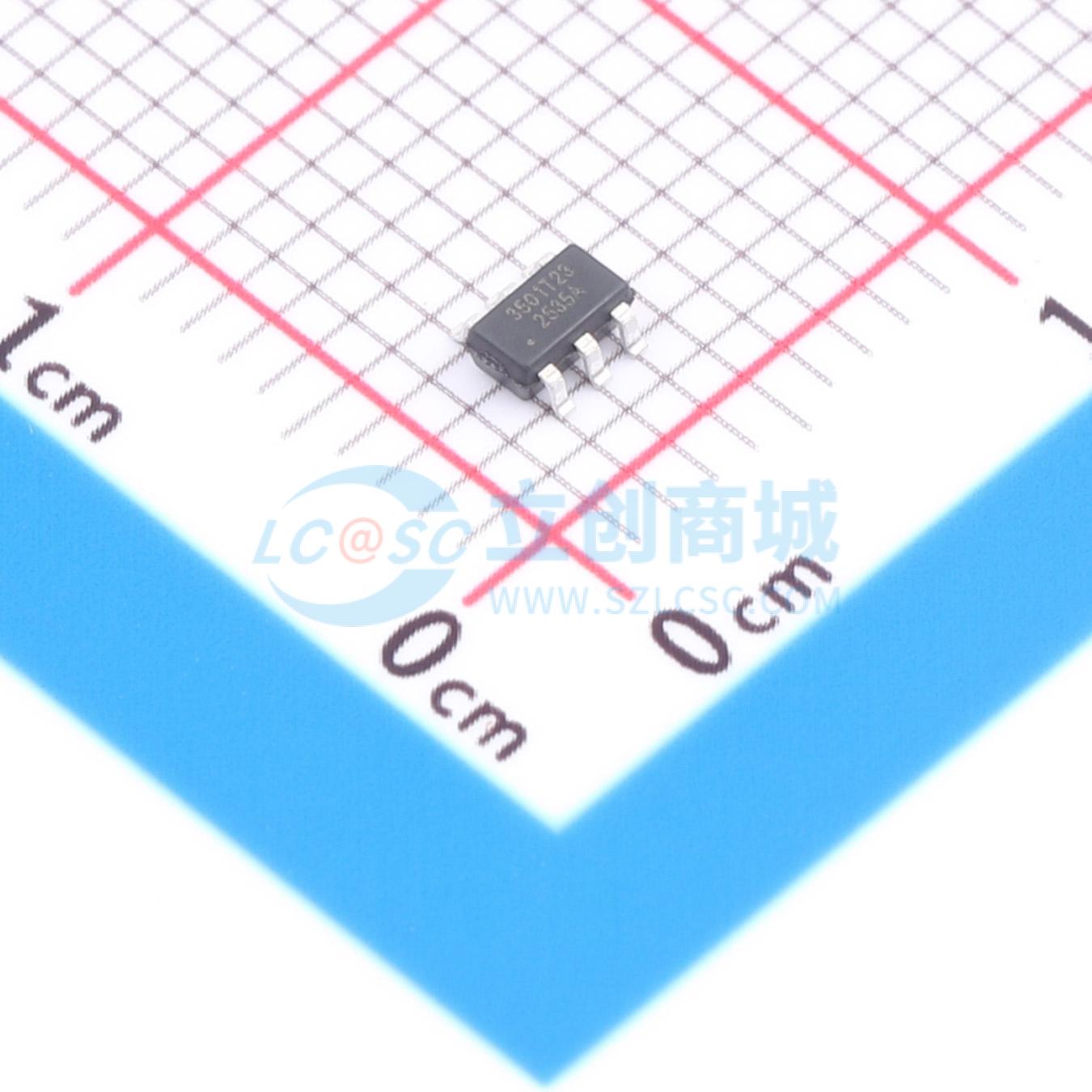

TLV3501AIDBVR(TOKMAS)

TLV3501XXX 器件兼具高速特性，并包含 6mV 的内部迟滞，可提高噪声抗扰度，其输入共模范围可超出电源轨 0.2V。TLV3501XX 比较器适用于 1.8V 至 5.5V 的单电源（或 ±1.35V 至 ±2.75V 的双电源），工作温度范围为 -40℃ 至 +125℃。该器件在低于此范围时仍可工作，但性能未作规定。器件输入受静电放电二极管保护，当输入电压超过电源约 300mV 时，二极管导通。若输入电流限制在 10mA，则可承受超过电源 300mV 的瞬间电压。关闭引脚可使器件在不使用时进入空闲状态。当关闭引脚为高电平时，器件电流约为 2uA，输出呈高阻抗；当关闭引脚为低电平时，TLV3501xx 处于激活状态。退出关闭模式大约需要 100ns。TLV3501xx 在良好布局下性能出色，但比较器输入在指定失调电压范围内抗噪能力较弱。对于缓慢变化或有噪声的输入信号，比较器输出可能会在输入信号通过开关阈值时产生不良开关状态。在这种应用中，TLV3501xx 的 6mV 内部迟滞可能不足。为提高抗噪能力，可通过向正输入连接少量反馈来增加外部迟滞。总迟滞设置了切换比较器输出所需的过渡电压值，通过扩大阈值区域，从而降低对噪声的敏感度。应在电源引脚附近放置旁路电容，以减少来自嘈杂或高阻抗电源的噪声耦合。对于任何高速比较器或放大器，正确的设计和印刷电路板布局对于实现最佳性能至关重要。

• 高速：4.5ns
• 轨到轨输入输出
• 电源电压：1.8V ~ 5.5V
• 推挽式 CMOS 输出级
• 关闭功能
• 低电源电流：3.2mA
• 6 引脚 SOT23 封装

• 测试设备
• 无线基站
• 阈值检测器
• 过零检测器
• 窗口比较器
