温馨提醒：图片仅供参考，商品以实物为准

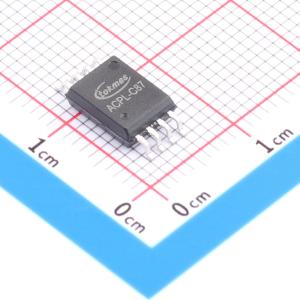

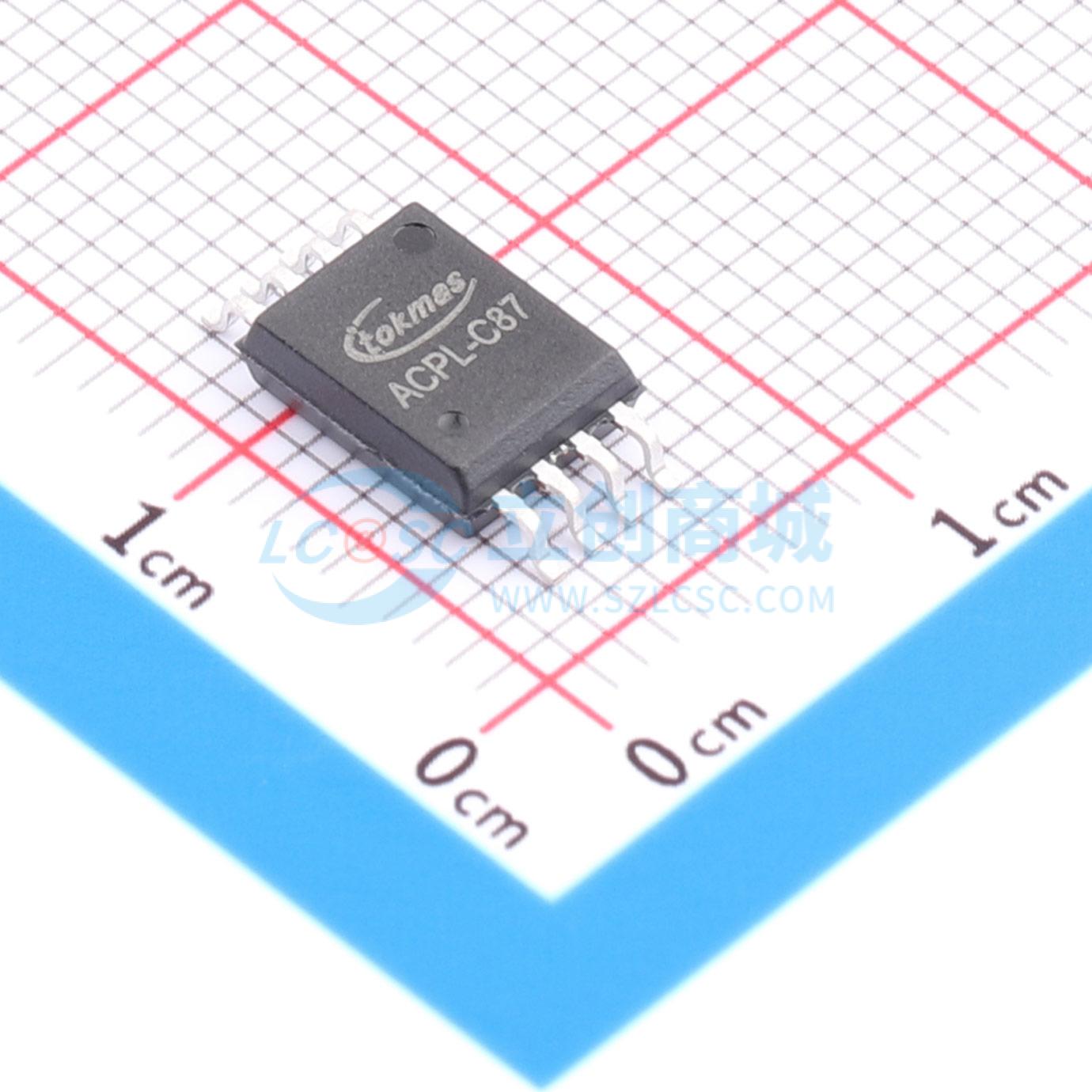

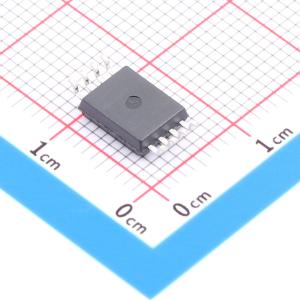

ACPL-C87B-500E(TOKMAS)
5.0kVRms增强隔离放大器，适用于电机驱动、变频器和不间断电源等的隔离电压传感
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 差分输入电压:0.1-2V 带宽(-3db) :310kHz 增益:1 输入失调电压(Vos) :2.5mV
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- ACPL-C87B-500E(TOKMAS)
- 商品编号
- C54582185
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.615863克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 带宽(-3db) | 310kHz | |
| 增益 | 1 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 15nA | |
| 输出类型 | 差分 |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 150kV/us | |
| 输入侧工作电压 | 3V~5.5V | |
| 输出侧工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品特性
- -0.1V至2V高阻抗输入电压范围，针对电压测量进行优化
- 低失调误差和漂移：±2.5mV（最大值），±10μV/°C（最大值）
- 固定增益：1
- 低增益误差和漂移：±0.3%（最大值），±30ppm/°C（最大值）
- 低非线性度和漂移：0.04%，±1ppm/°C（典型值）
- 高端3.3V至5V工作电压
- 高端电源缺失指示
- 高共模瞬态抗扰度：150 kV/μs（典型值）
应用领域
- 以下设备中的隔离电压检测：
- 电机驱动器
- 变频器
- 不间断电源
