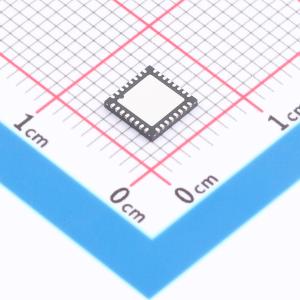

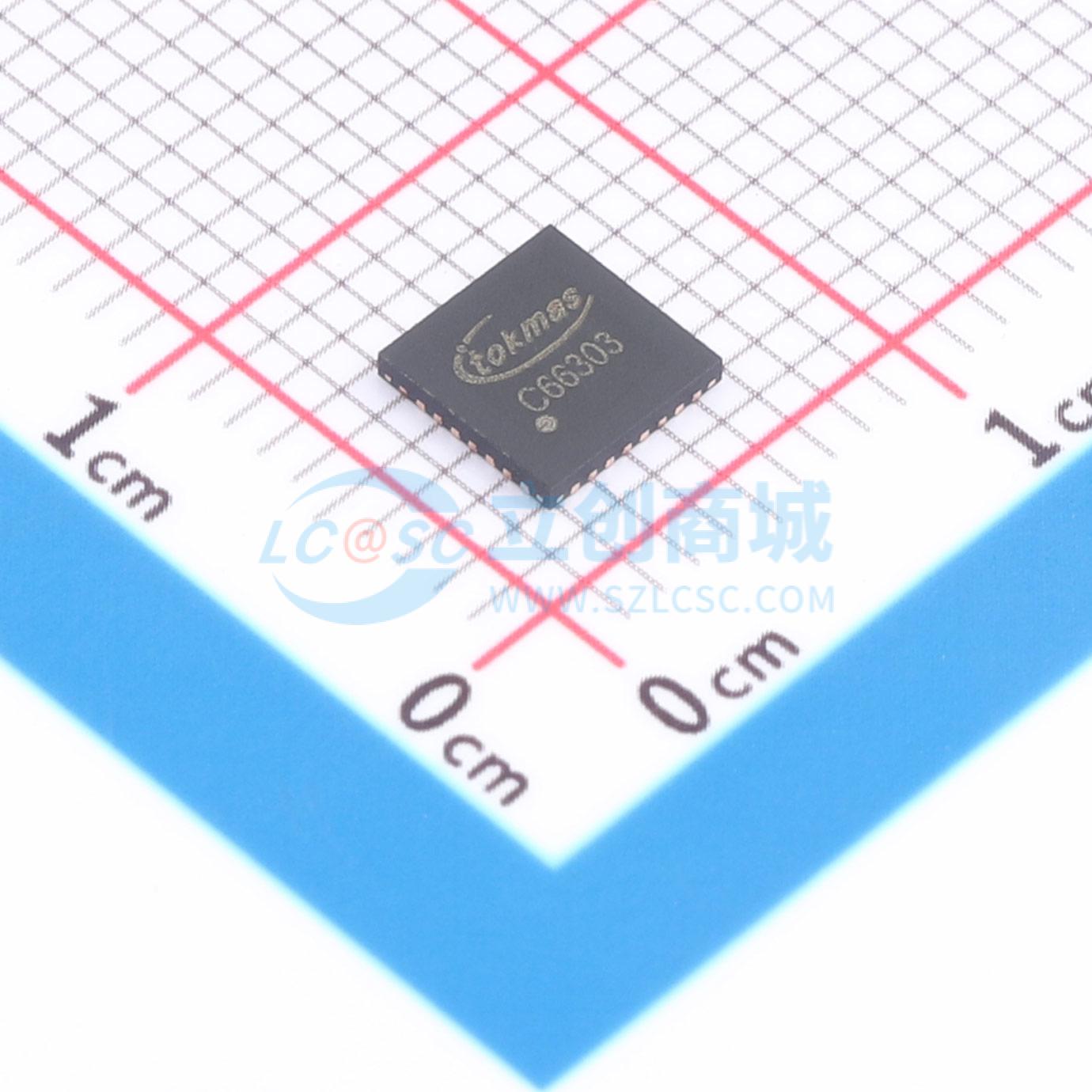

CLRC66303HNY(TOKMAS)

CLRC66303HNY是一款高度集成的收发器IC，用于13.56 MHz的非接触式通信。该收发器IC支持以下操作模式：

• 支持ISO/IEC 14443A/MIFARE的读写模式
• 支持ISO/IEC 14443B的读写模式
• 支持JIS X 6319 - 4的读写模式
• 符合ISO/IEC 18092的被动发起模式
• 支持ISO/IEC 15693的读写模式
• 支持ICODE EPC UID/EPC OTP的读写模式
• 支持ISO/IEC 18000 - 3模式3/EPC Class - 1 HF的读写模式

CLRC66303HNY的内部发射器能够驱动一个设计用于与ISO/IEC 14443A/MIFARE卡和应答器通信的读写器天线，无需额外的有源电路。数字模块管理完整的ISO/IEC 14443A帧和错误检测功能（奇偶校验和CRC）。

CLRC66303HNY支持MIFARE Classic 1K、MIFARE Classic 4K、MIFARE Ultralight、MIFARE Ultralight C、MIFARE PLUS和MIFARE DESFire产品。CLRC66303HNY支持双向高达848 kbit/s的MIFARE更高传输速度。

CLRC66303HNY支持ISO/IEC 14443B读写器通信方案的第2层和第3层，但不包括防冲突功能。防冲突功能需要在主机控制器的固件以及上层中实现。

CLRC66303HNY能够解调和解码FeliCa编码信号。FeliCa接收器部分为FeliCa编码信号提供解调和解码电路。CLRC66303HNY处理FeliCa帧和错误检测，如CRC。CLRC66303HNY支持双向高达424 kbit/s的FeliCa更高传输速度。

CLRC66303HNY支持符合ISO/IEC 18092的P2P被动发起模式。

CLRC66303HNY支持符合ISO/IEC15693、EPC UID和ISO/IEC 18000 - 3模式3/EPC Class - 1 HF的邻近协议。

支持以下主机接口：

• 串行外设接口（SPI）
• 串行UART（类似于RS232，电压电平取决于引脚电源电压）
• I²C总线接口（实现了两个版本：I²C和I²CL）

CLRC66303HNY支持连接安全访问模块（SAM）。为SAM的连接实现了一个专用的独立I²C接口。SAM可用于高安全密钥存储，并作为一个高性能的加密协处理器。有一个专用的SAM可用于连接到CLRC66303HNY。

• 高射频输出功率前端IC，传输速度高达848 kbit/s
• 支持ISO/IEC 14443 A/MIFARE、ISO/IEC 14443 B和FeliCa
• 符合ISO/IEC 18092的P2P被动发起模式
• 支持ISO/IEC15693、ICODE EPC UID和ISO/IEC 18000 - 3模式3/EPC Class - 1 HF
• 支持读写模式下的MIFARE Classic加密
• 低功耗卡检测
• 可在射频级别实现符合“EMV非接触式协议规范”
• 天线连接所需外部组件数量最少
• 支持的主机接口：
  • SPI速度高达10 Mbit/s
  • I²C总线接口在快速模式下高达400 kBd，快速模式加下高达1000 kBd
  • RS232串行UART速度高达1228.8 kBd，电压电平取决于引脚电源电压
• 用于连接安全访问模块（SAM）的独立I²C总线接口
• 512字节的FIFO缓冲区，实现最高交易性能
• 灵活高效的节能模式，包括硬关机、待机和低功耗卡检测
• 通过集成PLL从27.12 MHz射频石英晶体导出系统CPU时钟，节省成本
• 3 V至5.5 V电源
• 多达8个自由可编程输入/输出引脚
• 在读写模式下与ISO/IEC 14443A/MIFARE卡通信的典型操作距离可达12 cm，具体取决于天线尺寸和调谐
