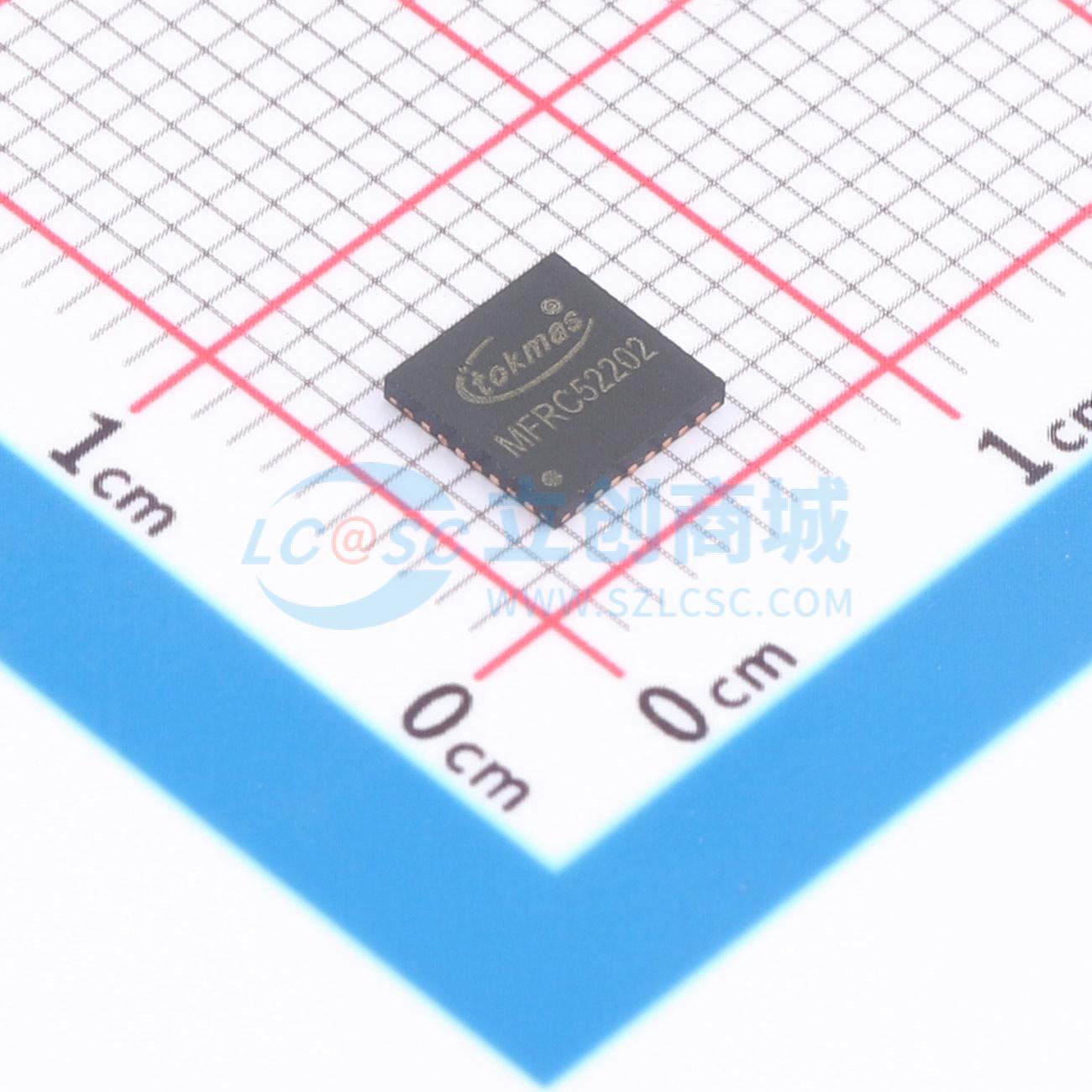

温馨提醒：图片仅供参考，商品以实物为准

MFRC52202HN(TOKMAS)

用于非接触式通信的13.56MHz读写器，高度集成模拟电路，支持多种接口和通信协议

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 议:ISO14443A,MIFARE 接口类型 :I2C,SPI,UART 传输速率:106Kbit/s；848Kbit/s；424Kbit/s；212Kbit/s 频率:13.56MHz
品牌名称: Tokmas(托克马斯)
商品型号: MFRC52202HN(TOKMAS)
商品编号: C54582189
商品封装: QFN-32(5x5)
包装方式: 编带
商品毛重: 0.135224克(g)

商品参数

参数完善中

商品概述

52202传输模块支持ISO/IEC 14443 A的读写模式，可使用各种传输速度和调制协议。52202的非接触式UART和专用外部主机必须管理完整的ISO/IEC 14443 A协议。内部CRC协处理器根据ISO/IEC 14443 A第3部分计算CRC值，并根据传输速率在内部处理奇偶校验生成。可以使用ManualRCVReg寄存器的ParityDisable位关闭自动奇偶校验生成。52202支持使用SPI、I²C或串行UART接口与主机直接连接。在加电或硬复位后，52022会重置其接口并自动检查当前主机接口类型。52202通过在复位阶段后检测控制引脚的逻辑电平来识别主机接口。支持串行外设接口（SPI兼容），以实现与主机的高速通信，接口数据速度最高可达10 Mbit/s。在SPI通信中，52022作为从机，接收来自外部主机的寄存器设置数据，并发送和接收与RF接口通信相关的数据。

商品特性

高度集成的模拟电路，用于解调和解码响应
缓冲输出驱动器，连接到天线的外围组件最少
支持ISO/IEC 14443 A
读写模式下的典型工作距离可达50 mm，具体取决于天线尺寸和调谐
支持ISO/IEC 14443 A更高速率通信，最高可达848 kBd
支持的主机接口：SPI最高10 Mbit/s；I²C；RS232串行UART最高1228.8 kBd，电压电平取决于引脚电源
缓冲区可处理64字节的发送和接收
灵活的中断模式
带低功耗功能的硬复位
软件掉电
可编程定时器
用于连接27.12 MHz石英晶体的内部振荡器
2.5 V至3.6 V电源
CRC协处理器
