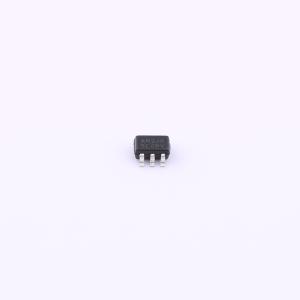

温馨提醒：图片仅供参考，商品以实物为准
DMP31D7LDW-13
2个P沟道 耐压:30V 电流:550mA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该MOSFET旨在最小化导通电阻（RDS(ON)），同时保持卓越的开关性能，非常适合高效电源管理应用。
- 品牌名称
- DIODES(美台)
- 商品型号
- DMP31D7LDW-13
- 商品编号
- C5157730
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 550mA | |
| 导通电阻(RDS(on)) | 800mΩ@10V；1.7Ω@4.5V | |
| 耗散功率(Pd) | 400mW | |
| 阈值电压(Vgs(th)) | 2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 360pC@4.5V；800pC@10V | |
| 输入电容(Ciss) | 19pF | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 16pF |
商品概述
F7N60L是一款高压功率MOSFET，具备更优特性，如快速开关时间、低栅极电荷、低导通电阻以及高抗雪崩特性。这款功率MOSFET通常用于开关电源和适配器的高速开关应用。
商品特性
- 低导通电阻
- 低输入电容
- 快速开关速度
- 栅极具备ESD保护
- 完全无铅且完全符合RoHS标准
- 无卤素和锑,“绿色”器件
- 符合汽车应用标准的产品型号(DMP31D7LDWQ)有单独的数据手册
应用领域
-电机控制-电源管理功能-DC-DC转换器
