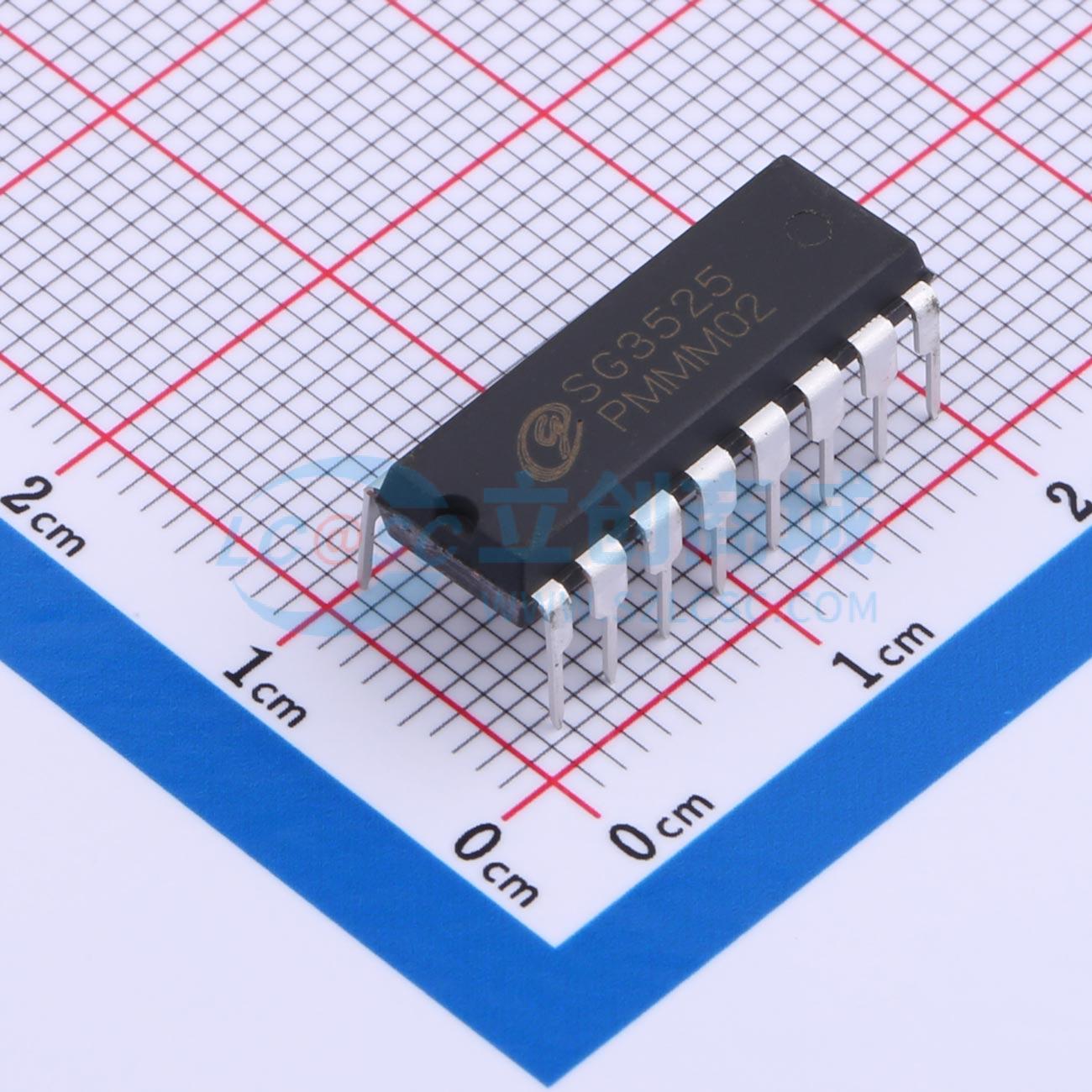

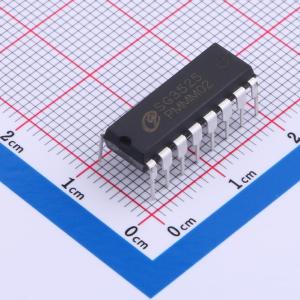

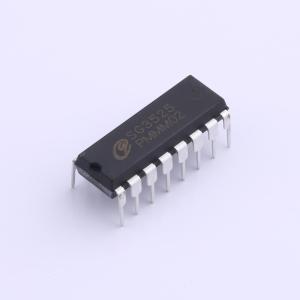

SG3525
PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 芯片 +5.1V 基准电压精度为 ±1% ，由于基准电压值在误差放大器的输入共模范围内，因此无需外接电阻。SG3525 可以工作在主从模式、也可以与外部时钟同步。通过 CT 与放电端之间的电阻可以调节死区时间。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- SG3525
- 商品编号
- C5157689
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.77克(g)
商品参数
参数完善中
商品概述
芯片 +5.1V 基准电压精度为 ±1% ，由于基准电压值在误差放大器的输入共模范围内，因此无需外接电阻。SG3525 可以工作在主从模式、也可以与外部时钟同步。通过 CT 与放电端之间的电阻可以调节死区时间。芯片内部的其它功能电路还包括：软启动电路、关断电路、欠压电路。 SG3525 控制芯片的输出级为大功率图腾柱式输出，其源电流和吸电流超过 150mA ，其给出逻辑电平为“或非”逻辑，“断”状态时为低电平。
商品特性
- 工作电压范围 8~35V；
- 5.1V 基准电压，精度 ±1%；
- 振荡频率范围 100Hz~500KHz；
- 振荡器同步信号输入端；
- 死区时间可调；
- 内置软启动电路；
- 逐步脉冲关断；
- 带滞回电压的输入欠压锁定；
- PWM 锁定功能，禁止多脉冲。
