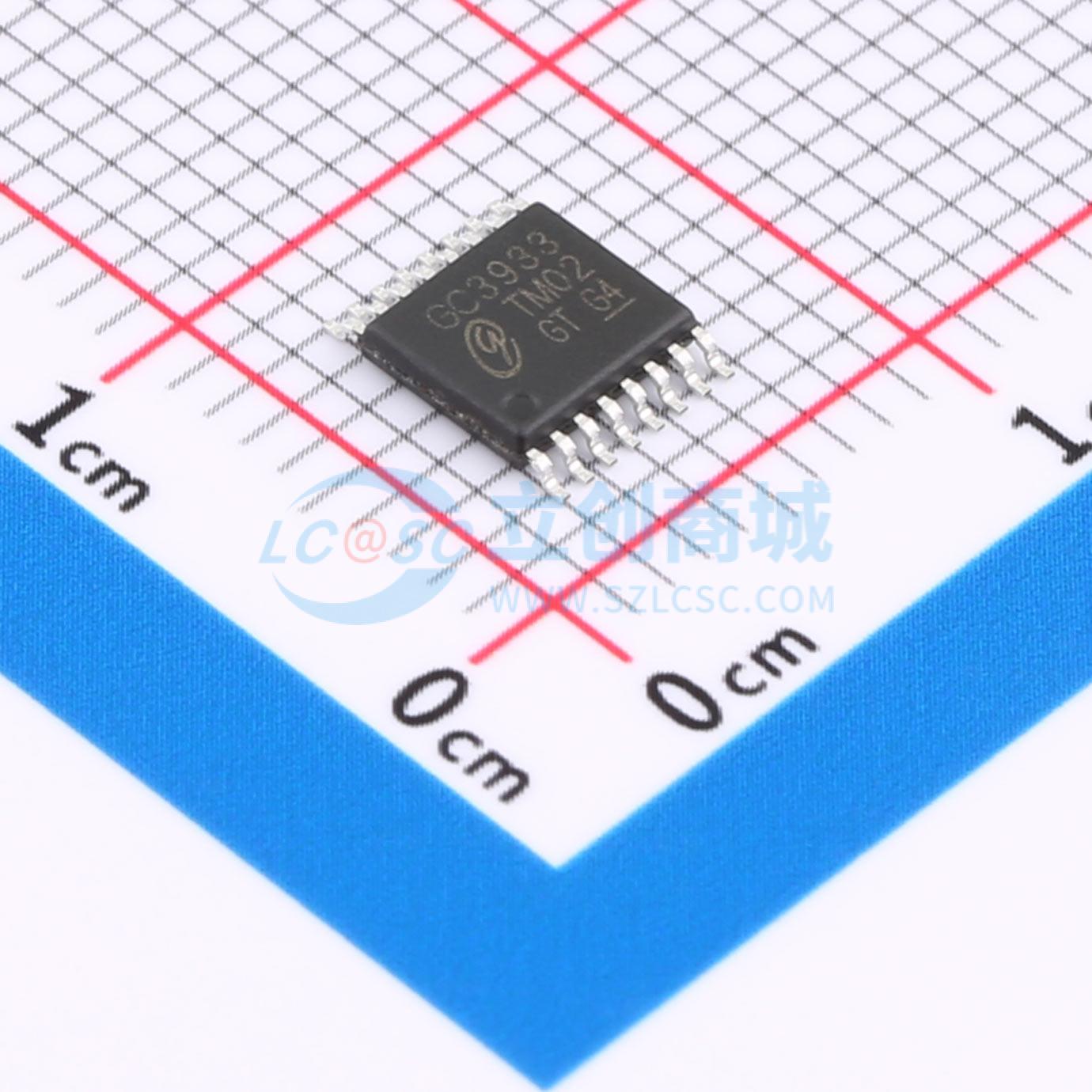

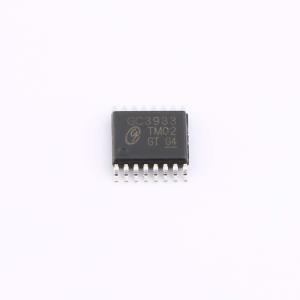

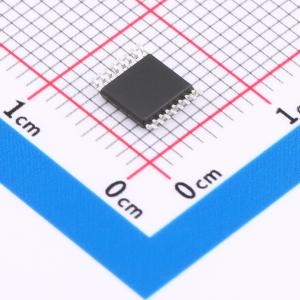

温馨提醒：图片仅供参考，商品以实物为准
GC3933
3D低频唤醒接收器GC3933
- 描述
- GC3933是一款3通道低功耗唤醒接收器，支持多种低功耗模式，具有自动调谐功能，适用于有源RFID标签、实时定位系统、操作员识别、访问控制和无线传感器等应用。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- GC3933
- 商品编号
- C5157697
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | ISO 15693；EPC；ISO 14443；NFC | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 15kHz~150kHz | |
| 工作电压 | 2.4V~3.6V | |
| 静态电流(Iq) | 2.3uA |
商品概述
GC3933是一款低频载波频率范围15至150kHz、3通道低功耗唤醒接收器。该器件内部集成数据相关器，用于可编程的16位或32位曼彻斯特码唤醒检测模式。 GC3933可使能一个，两个或三个通道工作，并为每个使能通道提供数字RSSI值输出，支持可编程数据速率及具有时钟恢复功能的曼彻斯特解码功能。GC3933提供了一个内部时钟发生器，它可使用晶体振荡器或内部RC振荡器，也可以使用外部时钟发生器。 GC3933具有14个可读写内部配置寄存器和6个只读状态寄存器。该器件的可编程功能允许为更长的距离进行优化设置，同时保持可靠的唤醒，且消耗的电流极低，具有多种低功耗模式（标准监听模式、扫描模式和ON/OFF模式）。GC3933的灵敏度级别可在较强的射频场或噪声环境中进行调节。 天线调谐得到了极大简化，因其自动调谐功能可确保完美匹配所需的载波频率。 该器件采用TSSOP-16和QFN-16LD（4x4mm）封装。
GC3933是三通道低功耗低频唤醒接收机。GC3933能够检测电感耦合载波信号，并且可以提取ON‐OFF‐Keying（OOK）调制载波的包络。可以从接收到的载波信号恢复时钟，并且数据与可编程Pattern做相关检测。如果检测到的Pattern对应于所存储的Pattern，则唤醒信号（IRQ）升高。Pattern相关检测可以被禁用，唤醒检测仅基于频率检测。 GC3933由三个独立的接收通道，一个包络检波器，一个数据相关器，一个曼彻斯特解码器，20个可编程寄存器及时钟发生器等组成。数字逻辑通过SPI进行通信。时钟发生器可以基于晶体振荡器、内部RC振荡器或外部时钟。如果使用RC振荡器，可通过SPI或基于天线谐振频率的内部算法进行校准来提高其精度。内部LC振荡器可以输出每个通道天线的谐振频率，内部最高31pF可编程调谐电容可对天线LC谐振频率提供精密微调。
应用领域
- 有源RFID标签
- 实时定位系统
- 操作员识别
- 访问控制
- 无线传感器
