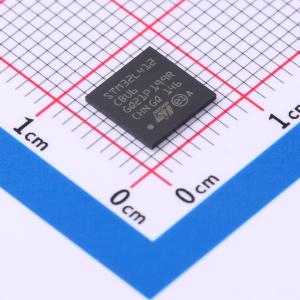

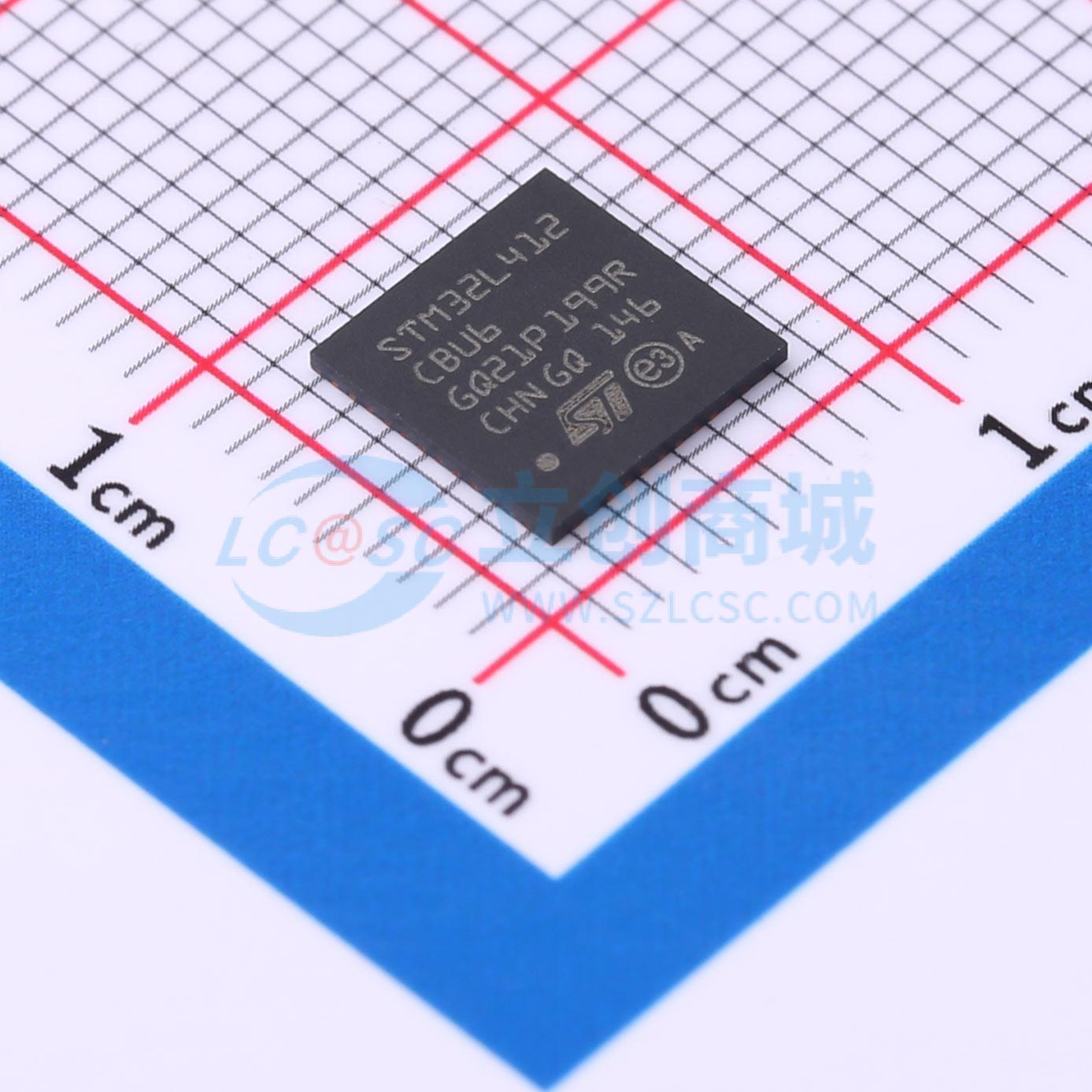

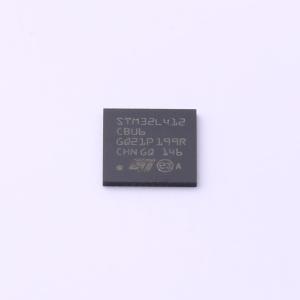

STM32L412CBU6TR
带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有128-KB Flash存储器和USB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：采用FlexPowerControl实现超低功耗。 电源电压范围为1.71V至3.6V。 工作温度范围为 -40℃至85/125℃。 VBAT模式下电流为300nA，用于RTC和32×32位备份寄存器供电。 关机模式电流为16nA（4个唤醒引脚）。 待机模式电流为32nA（4个唤醒引脚）。 带RTC的待机模式电流为245nA。 停止2模式电流为0.7μA，带RTC时为0.95μA
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L412CBU6TR
- 商品编号
- C5157716
- 商品封装
- QFN-48
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 40KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 38 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 极低功耗，配备FlexPowerControl
- 1.71 V至3.6 V电源供应
- -40 ℃至85/125 ℃温度范围
- VBAT模式下300 nA：RTC和32x32位备份寄存器的电源
- 关机模式下16 nA（4个唤醒引脚）
- 待机模式下32 nA（4个唤醒引脚）
- 带RTC的待机模式下245 nA
- 停止2模式下0.7 µA，带RTC时0.95 µA
- 运行模式下79 µA/MHz（LDO模式）
- 运行模式下28 µA/MHz（@3.3 V SMPS模式）
- 批量采集模式（BAM）
- 从停止模式唤醒时间为4 µs
- 欠压复位（BOR）
- 互连矩阵
- 核心：Arm 32位Cortex-M4 CPU，带FPU，自适应实时加速器（ART Accelerator），允许从Flash存储器零等待状态执行，频率高达80 MHz，MPU，100DMIPS及DSP指令
- 性能基准
- 1.25 DMIPS/MHz（Drystone 2.1）
- 273.55 CoreMark（3.42 CoreMark/MHz @ 80 MHz）
- 能效基准
- 442 ULPMark-CP
- 165 ULPMark-PP
- 时钟源
- 4至48 MHz晶体振荡器
- 32 kHz晶体振荡器用于RTC（LSE）
- 内部16 MHz工厂校准RC（±1%）
- 内部低功耗32 kHz RC（±5%）
- 内部多速100 kHz至48 MHz振荡器，由LSE自动校准（优于±0.25%）
- 内部48 MHz带时钟恢复
- 最多52个快速I/O，多数为5 V耐受
- RTC带硬件日历、报警和校准
- 最多12个电容感应通道：支持触摸键、线性和旋转触摸传感器
- 10个定时器：1个16位高级电机控制，1个32位和2个16位通用定时器，1个16位基本定时器，2个低功耗16位定时器（可在停止模式下使用），2个看门狗，SysTick定时器
- 存储器
- 128 KB单组Flash，专有代码读出保护
- 40 KB SRAM，包括8 KB硬件奇偶校验检查
- Quad SPI存储器接口，带XIP功能
- 丰富的模拟外设（独立供电）
- 2个12位ADC 5 Msps，最高可达16位硬件过采样，200 µA/Msps
- 2个内置PGA的运算放大器
- 1个超低功耗比较器
- 精确的2.5 V或2.048 V参考电压缓冲输出
- 12个通信接口
- USB 2.0全速无晶振解决方案，带LPM和BCD
- 3个I2C FM+（1 Mbit/s），SMBus/PMBus
- 3个USART（ISO 7816，LIN，IrDA，调制解调器）
- 1个LPUART（停止2唤醒）
- 2个SPI（和1个Quad SPI）
- IRTIM（红外接口）
- 14通道DMA控制器
- 真随机数生成器
- CRC计算单元，96位唯一ID
- 所有封装均符合ECOPACK2标准
- 开发支持：串行线调试（SwD），JTAG，嵌入式跟踪宏单元
